Modèle à trémie ouverte et colonnes WG WH

Sont présentés ici les moulins de table en bois sur pieds, à trémie externe ouverte avec colonnes.

• WG : moulin à plateaux carrés,
• WH :moulins à plateaux chantournés.

Ces moulins sont apparus après 1888.

--o-O-o--

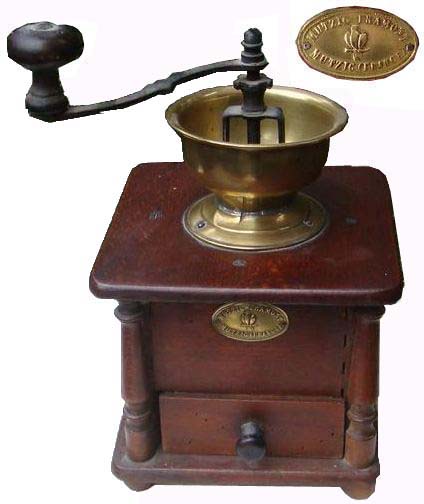

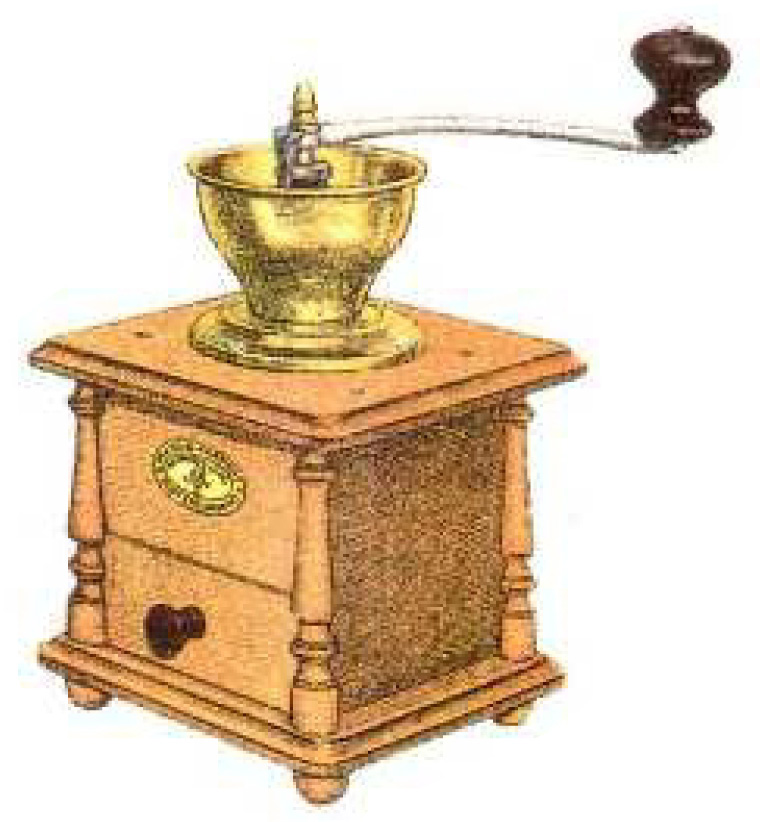

WG : hêtre à plateaux carrés

• trémie en laiton ou nickelée,
• bouton du tiroir en bois ou en faïence,
• quadripode,
• le plateau supérieur est fixé aux cotés de la caisse par 4 vis à tête plate,
• type 2 V1 (catalogue 1900),
• plateaux moulurés,
• écrou sommital en laiton, manivelle cintrée à section ronde, ou plate de 6 à 9 mm d'épaisseur, en S à redents en son milieu, en fer ou en laiton,
• tiroir encastré avec freins placés à l'avant.
• type 2 V2 (catalogue 1925)
• plateaux à bords arrondis,
• cotés de la caisse assemblés par enfourchement,
• écrou sommital en fer, manivelle plate de 3 mm d'épaisseur en S à redents en son milieu,
• tiroir encastré avec freins placés à l'arrière.

à compléter

les modèles à trémie ouverte et colonnes WG

--o-O-o--

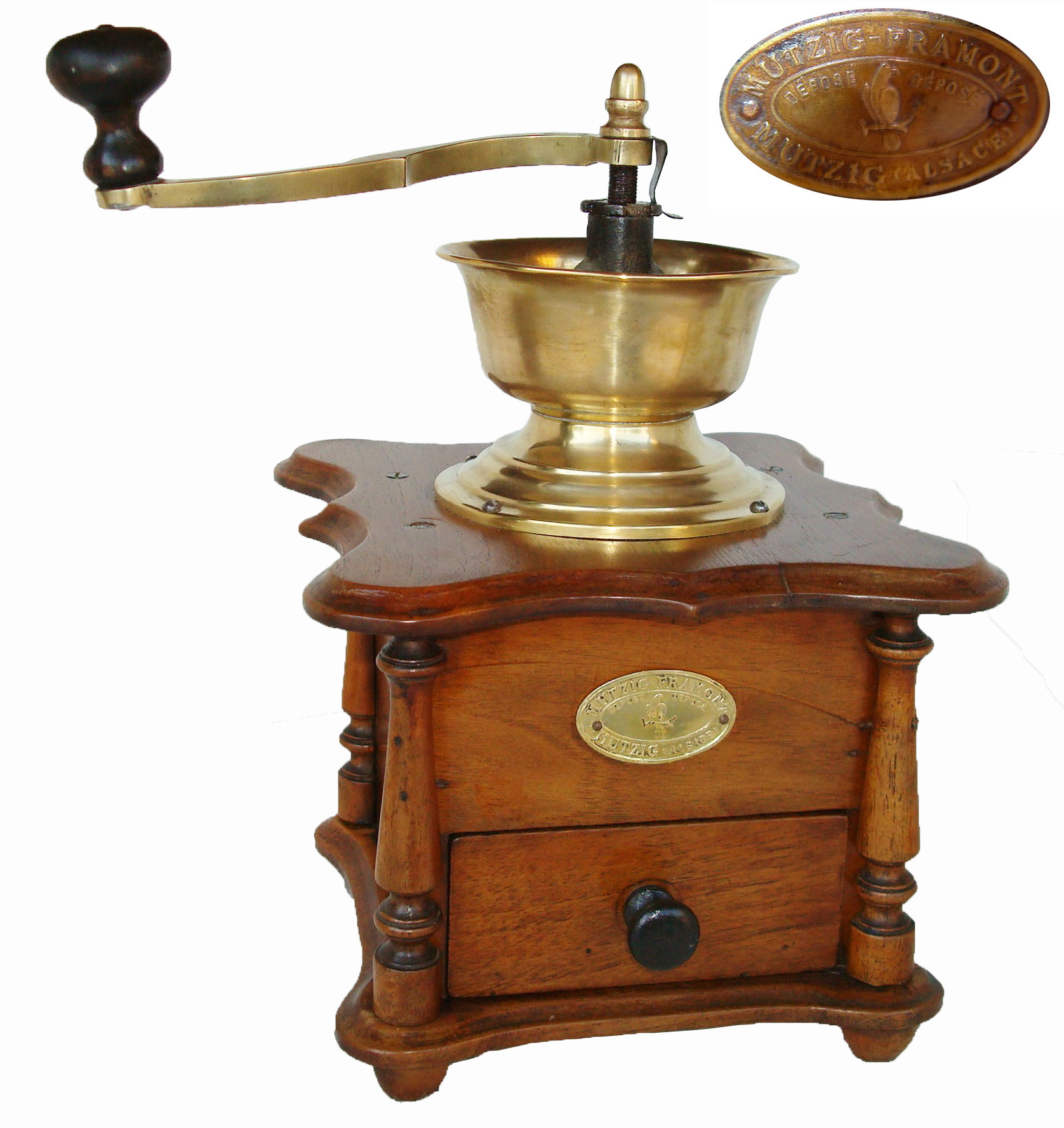

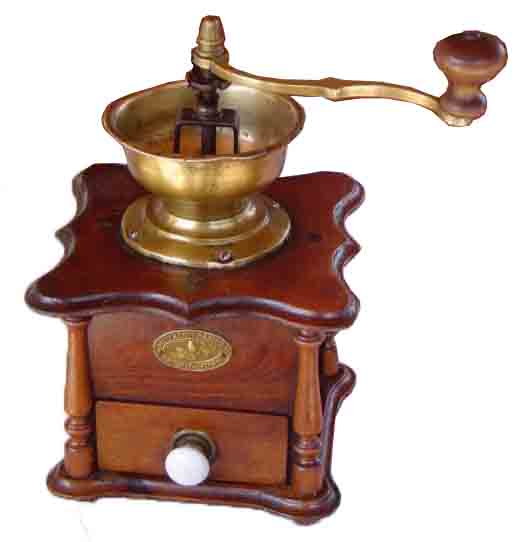

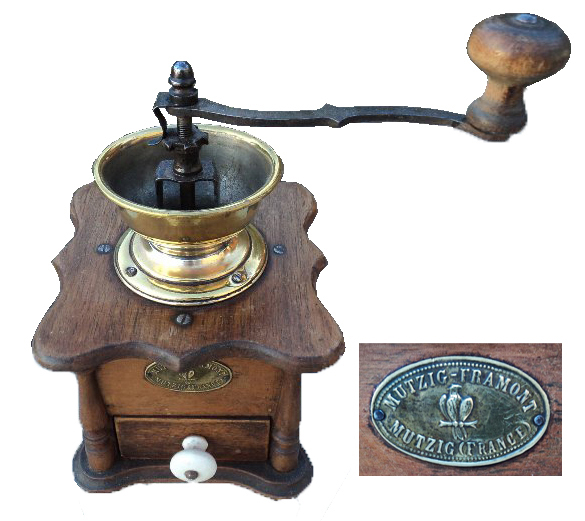

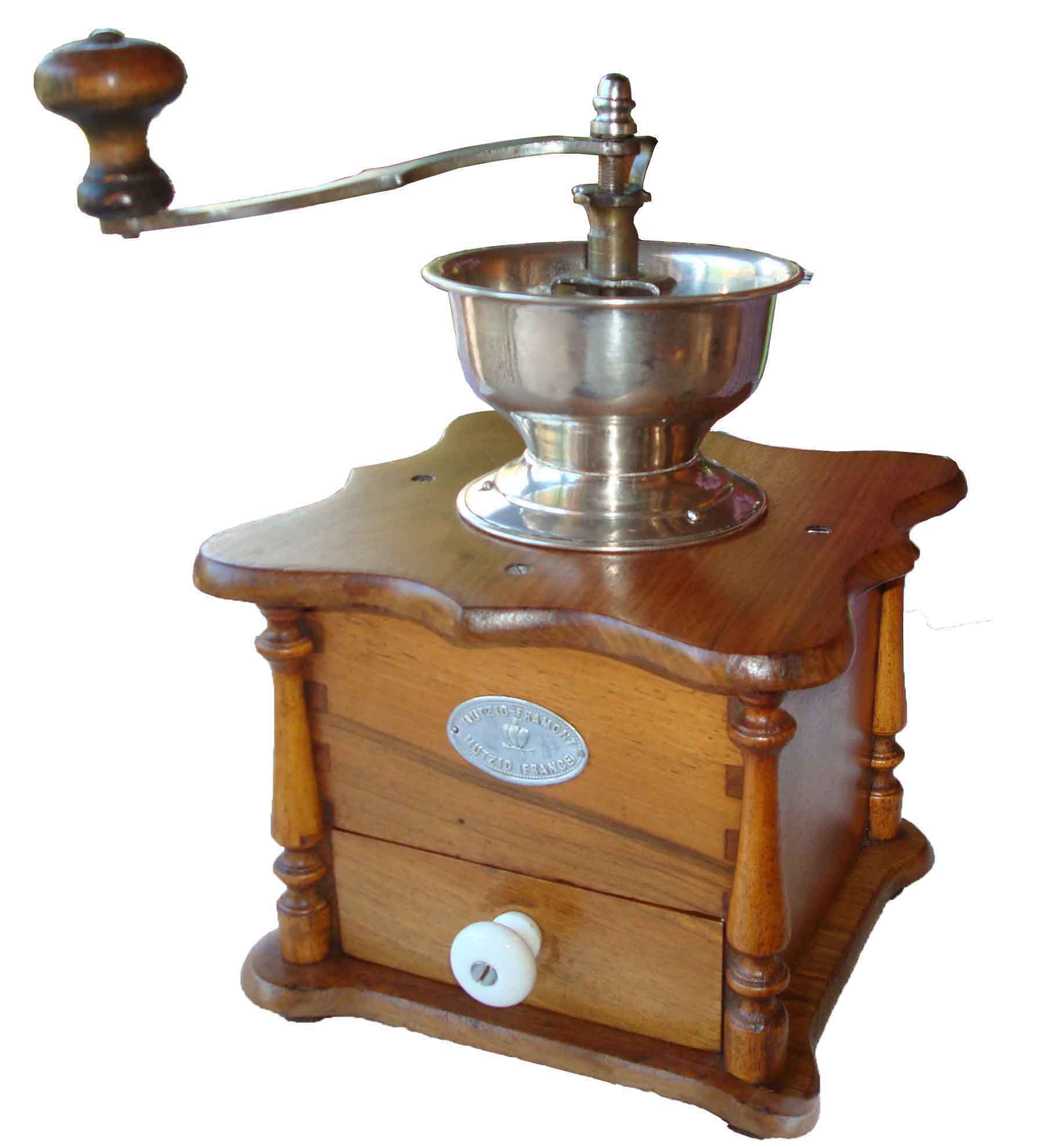

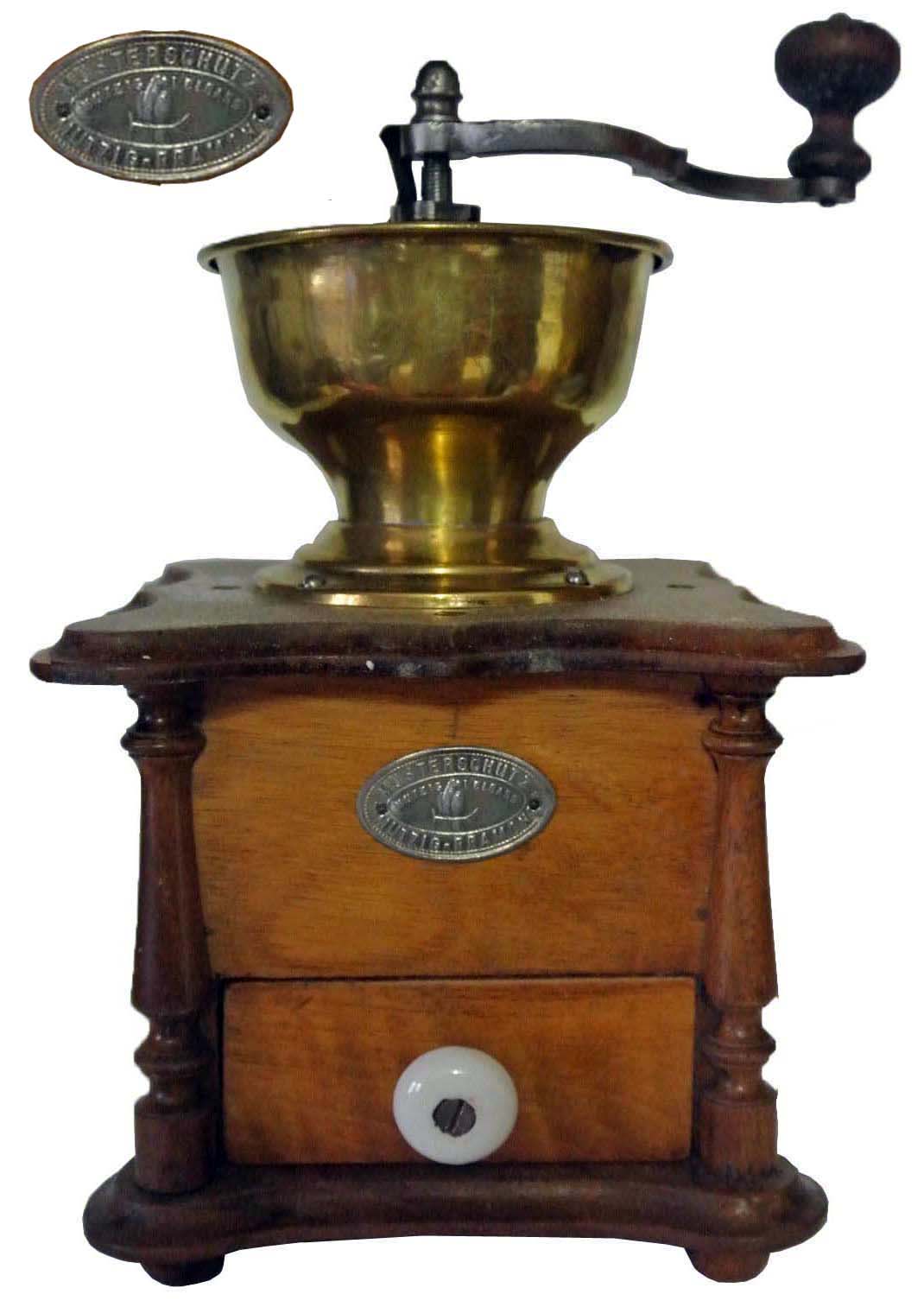

WH : noyer à plateaux chantournés

type 1 : caisse clouée

Les cotés de la caisse sont biseautés. Ces moulins sont caractérisés par

• trémie en laiton ou nickelée,
• bouton du tiroir en faïence vissé,
• quadripode,
• plateaux chantournés et moulurés,
• le plateau supérieur est fixé aux cotés de la caisse par 4 vis à tête plate,
• tiroir encastré avec freins placés à l'avant,
• écrou sommital en fer, manivelle plate de 6 mm d'épaisseur, en S à redents en son milieu, en fer.

type 2 : caisse assemblée par enfourchement

dite à encastrement dans les catalogues mutzig framont

• trémie en laiton ou nickelée,
• bouton du tiroir en faïence vissé,
• quadripode,
• le plateau supérieur est fixé aux cotés de la caisse par 4 vis à tête plate,
• type 2 V1 (catalogue 1900),
• plateaux chantournés et moulurés,
• écrou sommital en laiton, manivelle plate de 6 à 9 mm d'épaisseur, en S à redents en son milieu, en fer ou en laiton,
• tiroir encastré avec freins placés à l'avant.
• type 2 V2 (catalogue 1925)
• plateaux chantournés à bords droits,
• écrou sommital en fer, manivelle plate de 3 mm d'épaisseur en S à redents en son milieu,
• tiroir encastré avec freins placés à l'arrière.

les modèles à trémie ouverte et colonnes WH
