Dernière modification le 24 01 2021

Modèles à calotte bombée et console avec ou sans colonnes

3 types de consoles

type 1.1 : au dauphin support de l'axe court (système de réglage à rondelle à picot, ressort hélicoïdal et écrou cranté,

type 1.2 : au dauphin support de l'axe long (système de réglage à ressort et écrou cranté,

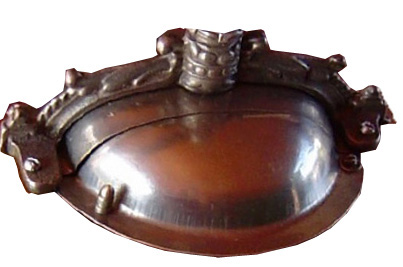

type 2 : à 6 boules.

type de consoles

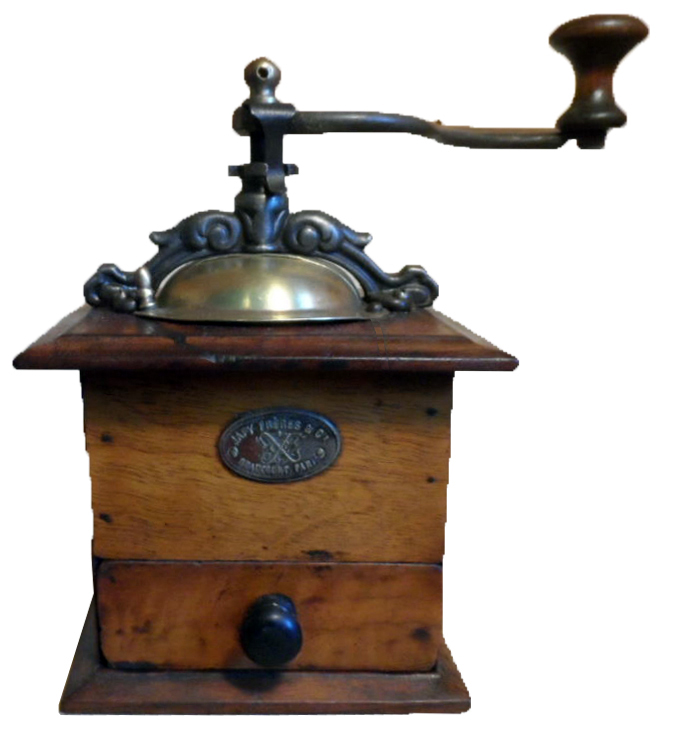

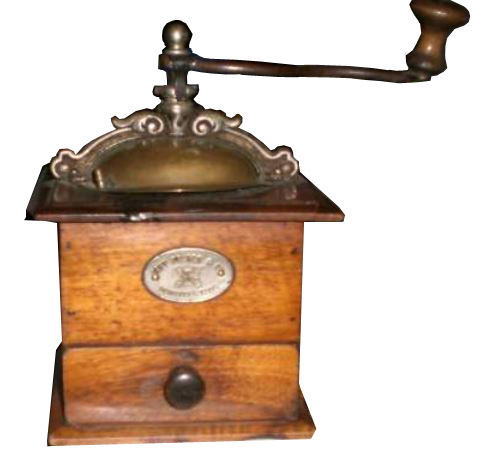

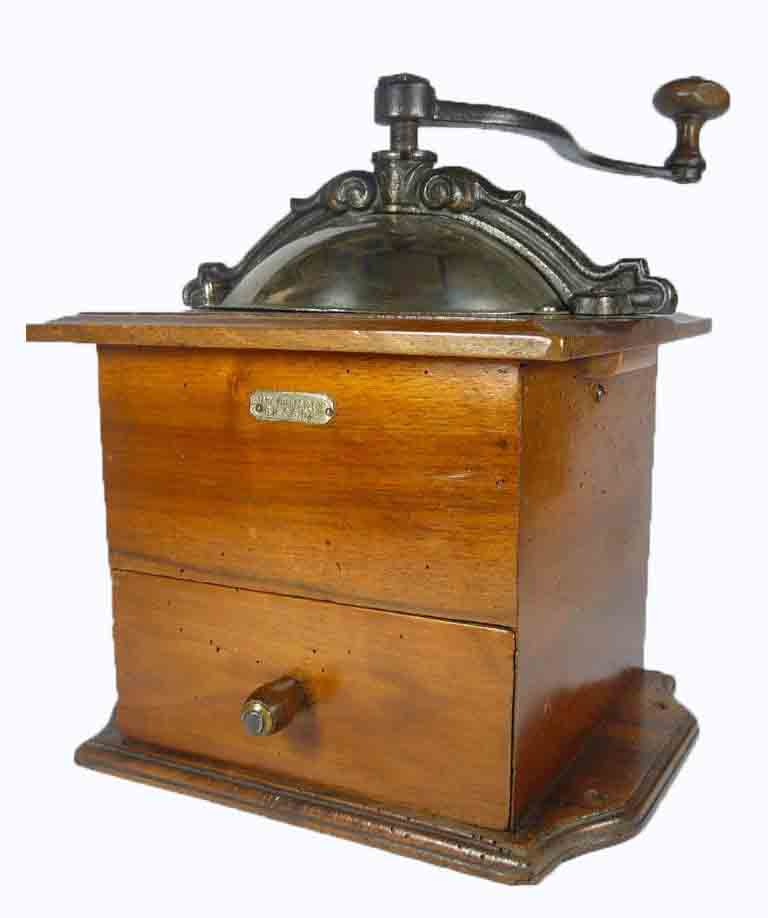

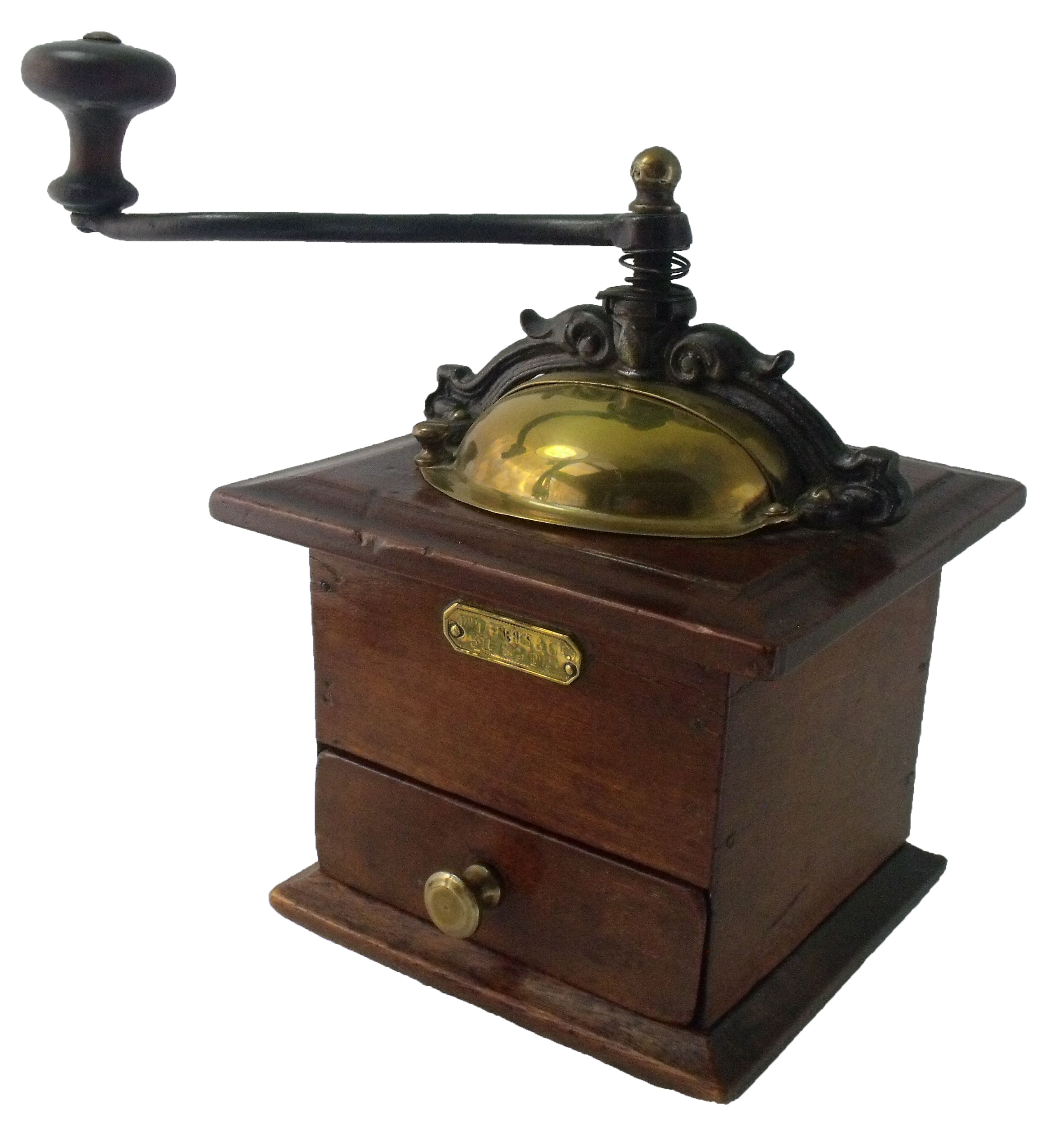

à calotte bombée et console sans colonnes :

• calotte bombée en laiton,
• console aux dauphins type 1.1 et 1.2,
• claisse clouée, à coins vifs,
• tiroir encastré, sans ressorts latéraux,
• 2 réglages de la mouture
• par écrou cranté, ressort hélicoïdal et rondelle à picot (type 2),
• par écrou cranté et ressort (type 3),
• manivelle en S, à section en feuille de sauge, puis à section ronde,
• écrou sommital rond, percé, en laiton,
• plaque rectangulaire, aux coins biseautés,
• mécanisme breveté à denture,
• spécificité des moulins de grandes tailles (6, 7 & 8) :
• découpe des plateaux supérieur et inférieur particulière,
• renforts sous le plateau supérieur pour fixer la console,
• caisse vissée (3 vis à tête ronde) à la trémie en bois.

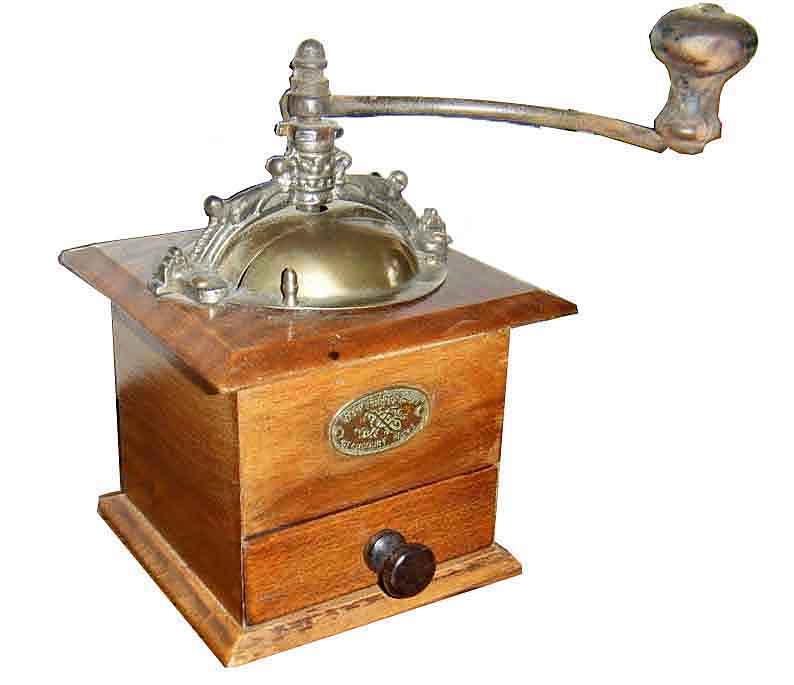

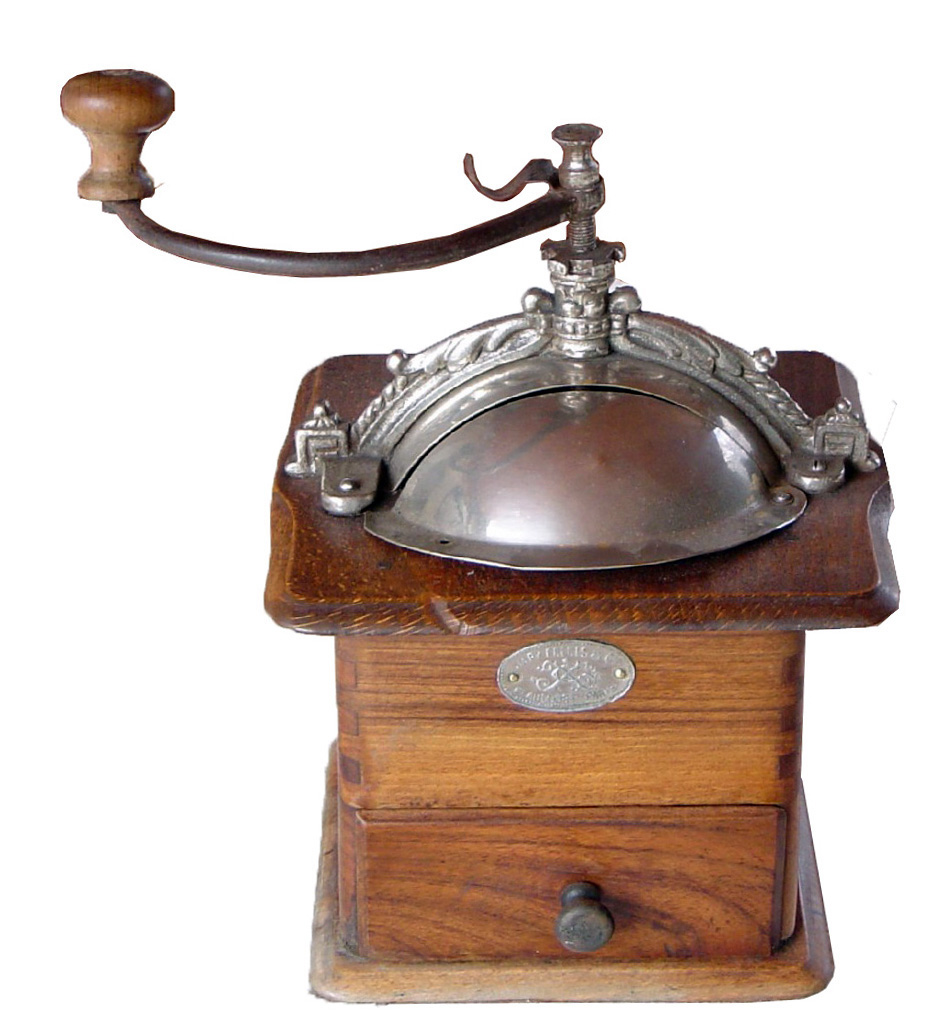

à calotte bombée et console sans colonnes :

• console à 6 boules,
• caisse clouée, à angles vifs, à tiroir encastré puis,
• caisse assemblée par enfourchement, à coins arrondis, à tiroir en appui,
• plateaux moulurés,
• réglage de la mouture par écrou cranté et ressort,
• écrou sommital en forme de cabestan avec une pointe,
• calotte laiton ou nickelée,
• manivelle cintrée, à section ronde.

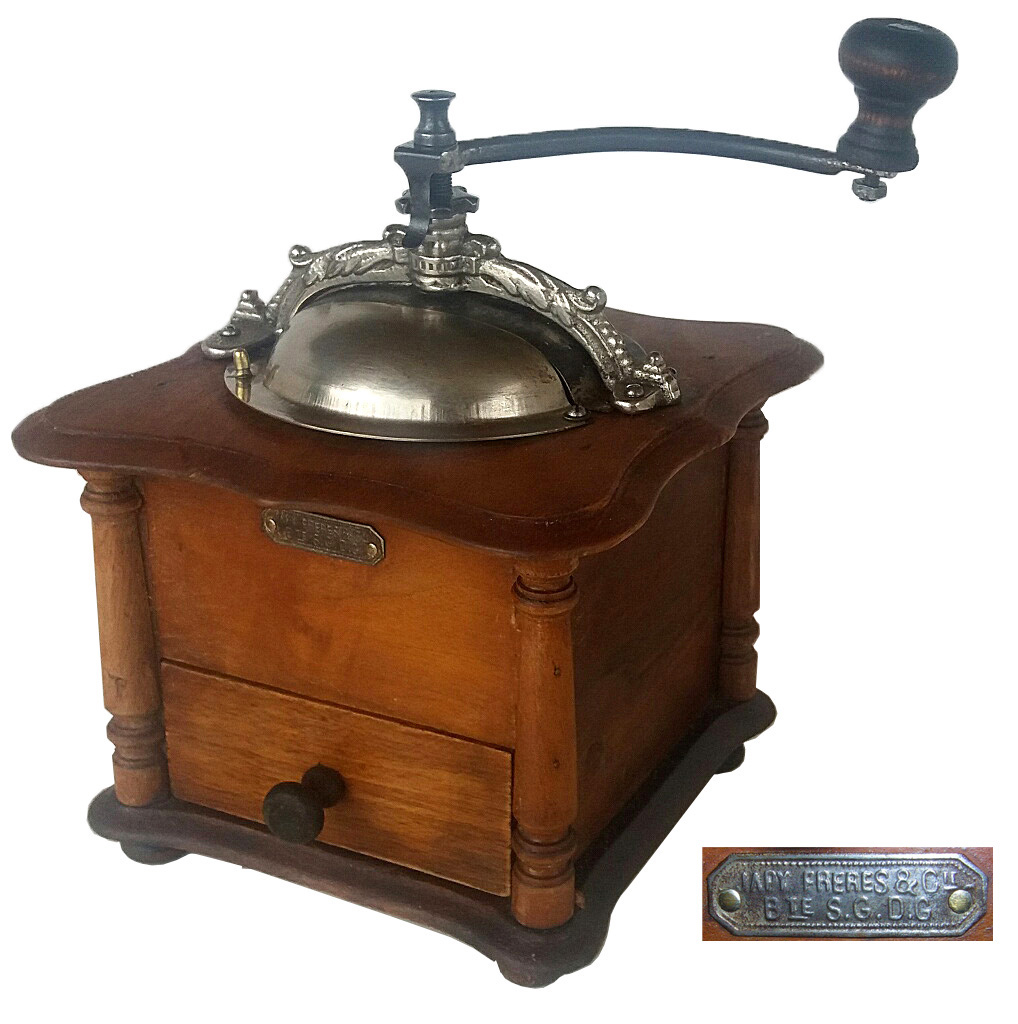

à calotte bombée et console avec colonnes :

• plateaux chantournés,
• plateau supérieur cloué,
• console à 6 boules,
• sur pieds,
• réglage de la mouture par écrou cranté et ressort,
• écrou sommital en forme de cabestan avec une pointe,
• calotte nickelée,
• mécanisme breveté à denture,
• manivelle cintrée, à section ronde.

--o-O-o--

modèle demi-fin : caisse en hêtre, calotte en laiton, tailles 00 à 8,

modèle fin : caisse en noyer poli, calotte en laiton nickelé, console nickelée, tailles 0 à 8,

Période de fabrication

Taille	00	0	1	2	3	4	5	6	7	8
Caisse	90	98	106	114	124	134	144	154	166	180
1882	?	?	?	?	?	?	?	?	?	?
1885	+	+	+	+	+	+	+	+	+	+
1907	?	?	?	?	?	?	?	?	?	?
1935	+	+	+	+	+	+	+	-	-	-

Vous trouverez ci-joint la présentation des différents systèmes de réglage de la mouture :

--o-O-o--

les modèles à calotte bombée et console type 1

--o-O-o--

les modèles à calotte bombée et console type 2

--o-O-o--

les modèles à calotte bombée, console type 2 et colonnes
