Socles & systèmes de réglage de la mouture
Les Socles
Nous avons rencontré 4 socles différents :
- socle à inscription et papillon, la trémie est bloquée par un système à baïonnette, il n'y a pas d'écrou de fixation,

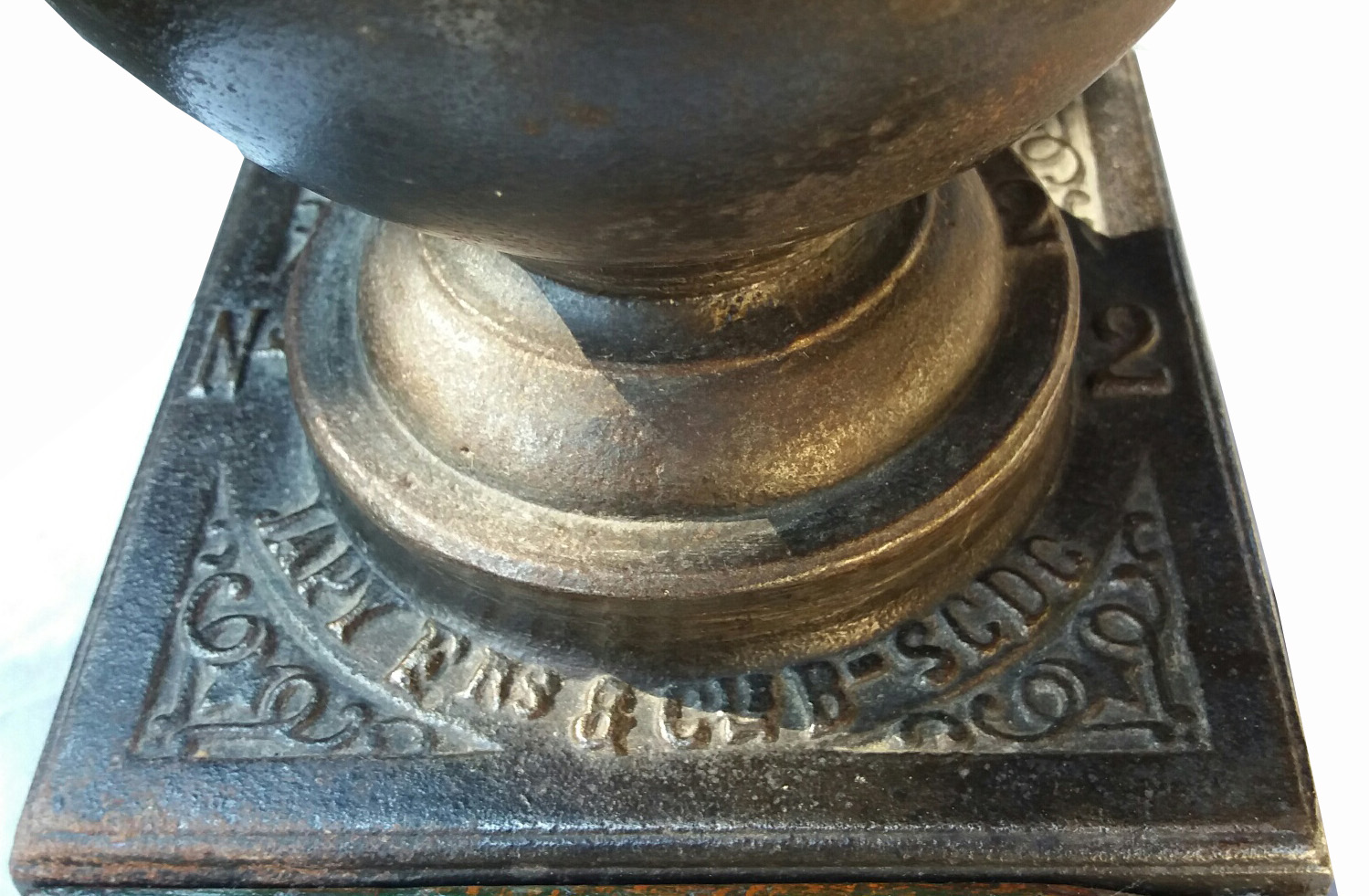

- socle à inscription et décor aux quatre coins, la trémie est fixée par 3 écrous,

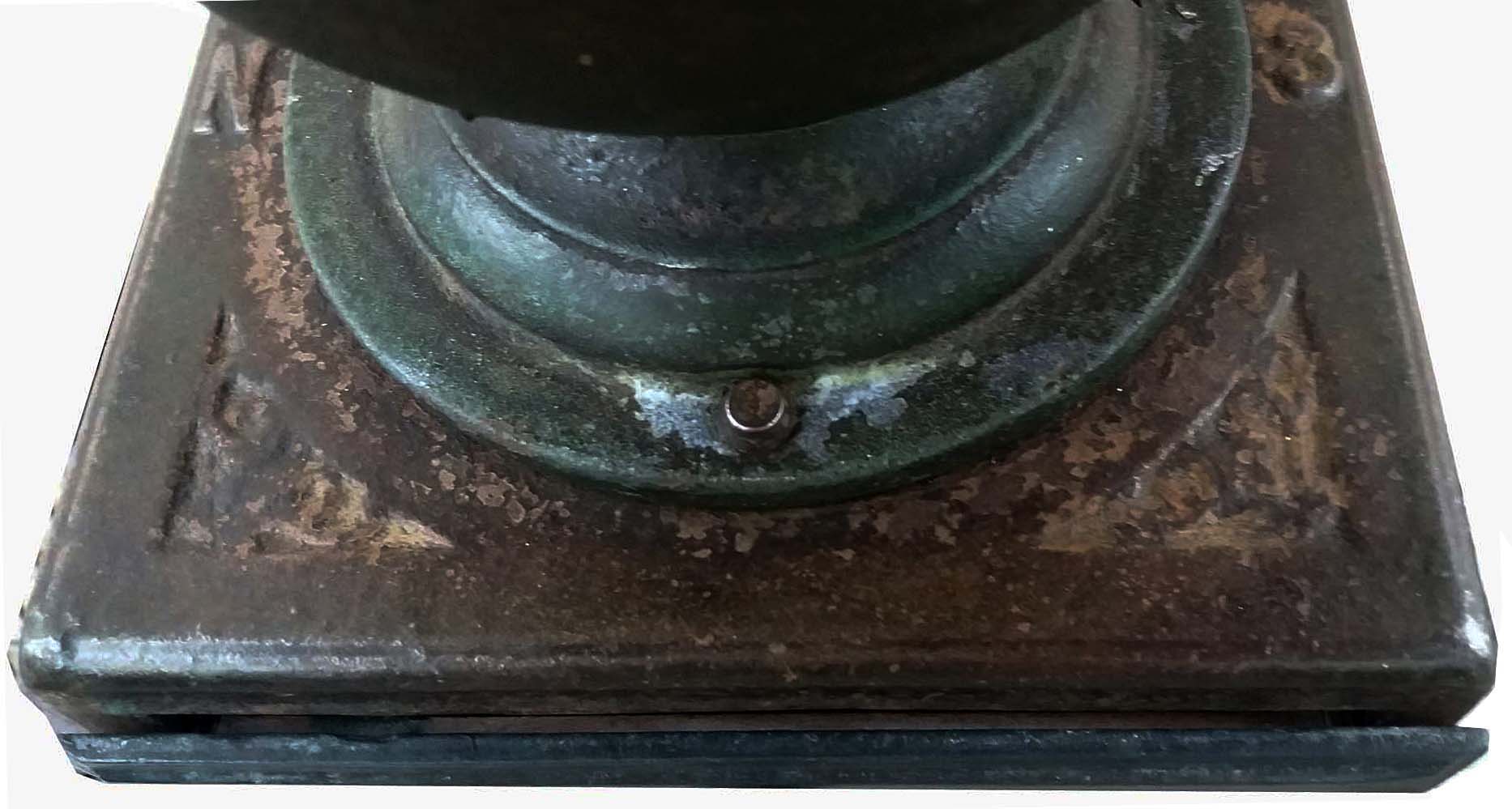

- socle sans inscription et décor aux quatre coins, la trémie est fixée par 3 écrous,
- socle muet,la trémie est fixée par 3 écrous.
 |
 |
Les Systèmes de réglage de la mouture
3 systèmes de réglages se sont succédés, ils se situent tous en haut de l'axe qui supporte le broyeur. et permettent de régler la distance entre la noix et la contre-noix :
- type 1 : à contre-écrou,
- type 2 : à ressort hélicoïdal,
- type 3 : à ressort et écrou cranté.
type 1 : à contre-écrou
Il se compose de :
- l'écrou sommital en acier ou en laiton,
- la molette filetée,
- la rondelle dotée d'un ergot qui coulisse dans la nervure de l'axe.
L'axe comporte une rainure verticale. Sa section est constante sur toute sa longueur.
 |

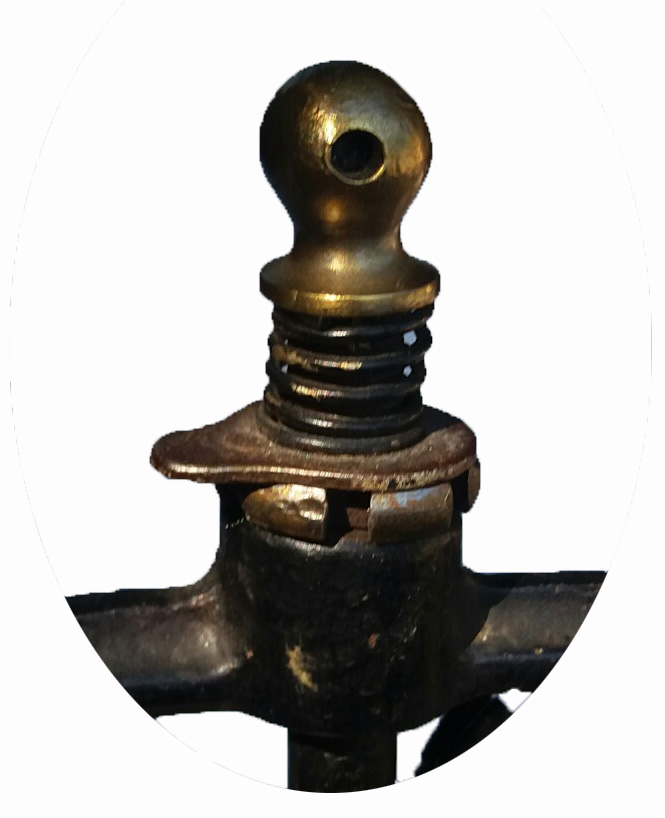

type 2 : à ressort hélicoïdal
- l'écrou sommital en acier ou en laiton, en forme de boule, avec un trou percé de part en part,
- le ressort hélicoïdal,
- l'écrou cranté,
- la rondelle dotée d'un ergot à positionner dans une encoche de l'écrou cranté.
 |

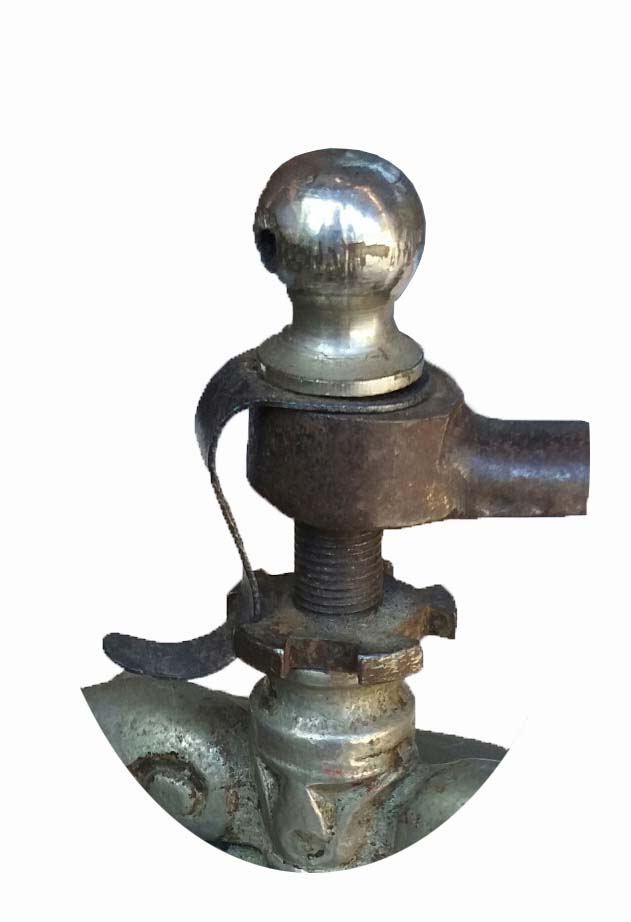

type 3 : à ressort et écrou cranté
- l'écrou sommital en acier ou en laiton,en forme de boule, avec un trou percé de part en part,
- le ressort dit universel,
- l'écrou cranté.

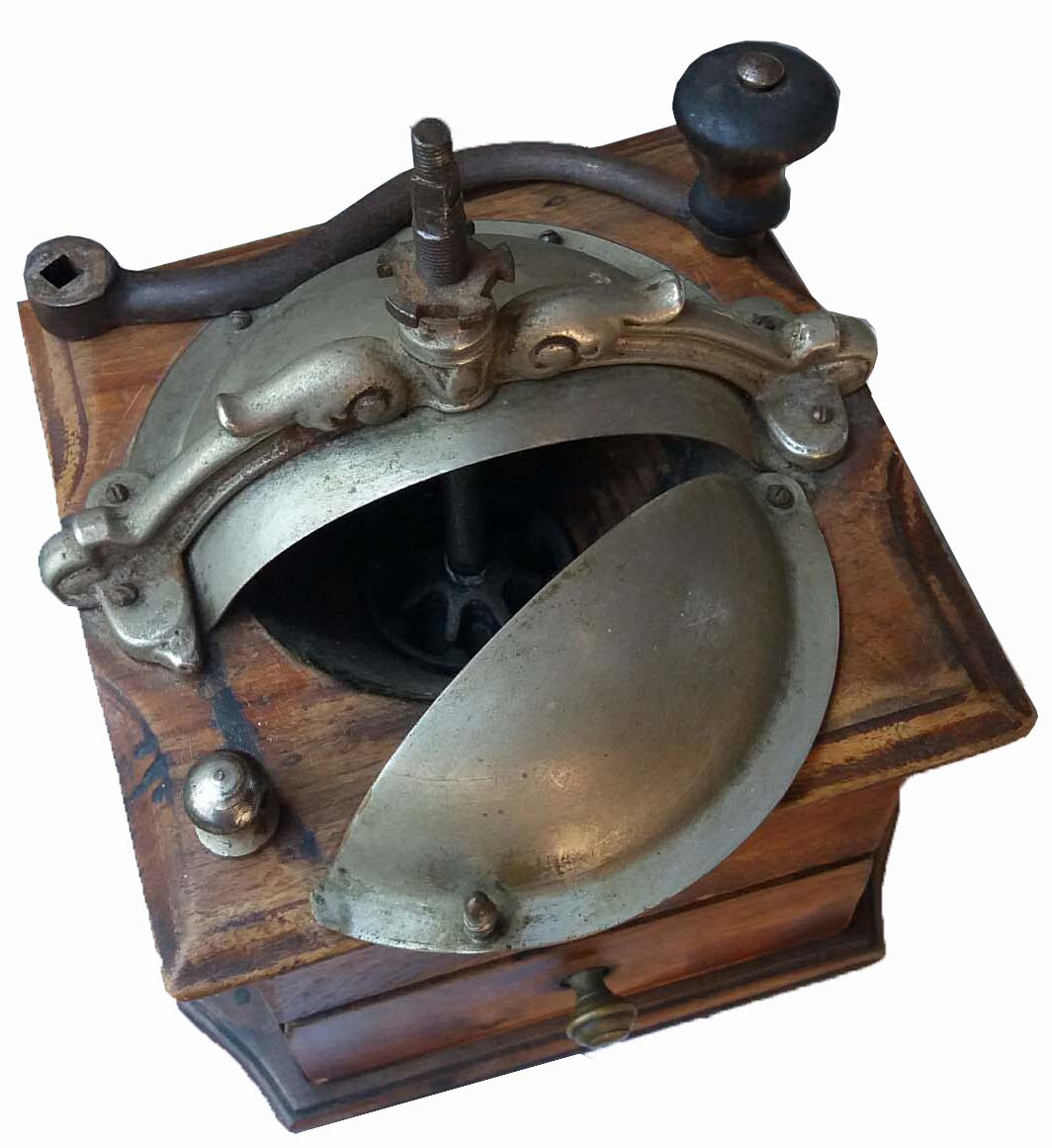

L'axe comporte une section carrée et une section plus fine à son extrémité. La manivelle comporte un trou carré.
 |
 |
