Composants des moulins muraux 2840

Les trémies

Il est à noter que quelques trémies étaient montées indifféremment sur des moulins mutzig, coulaux et goldenberg.

les trémies

--o-O-o--

tailles des trémies

--o-O-o--

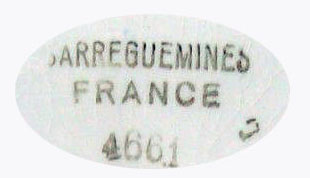

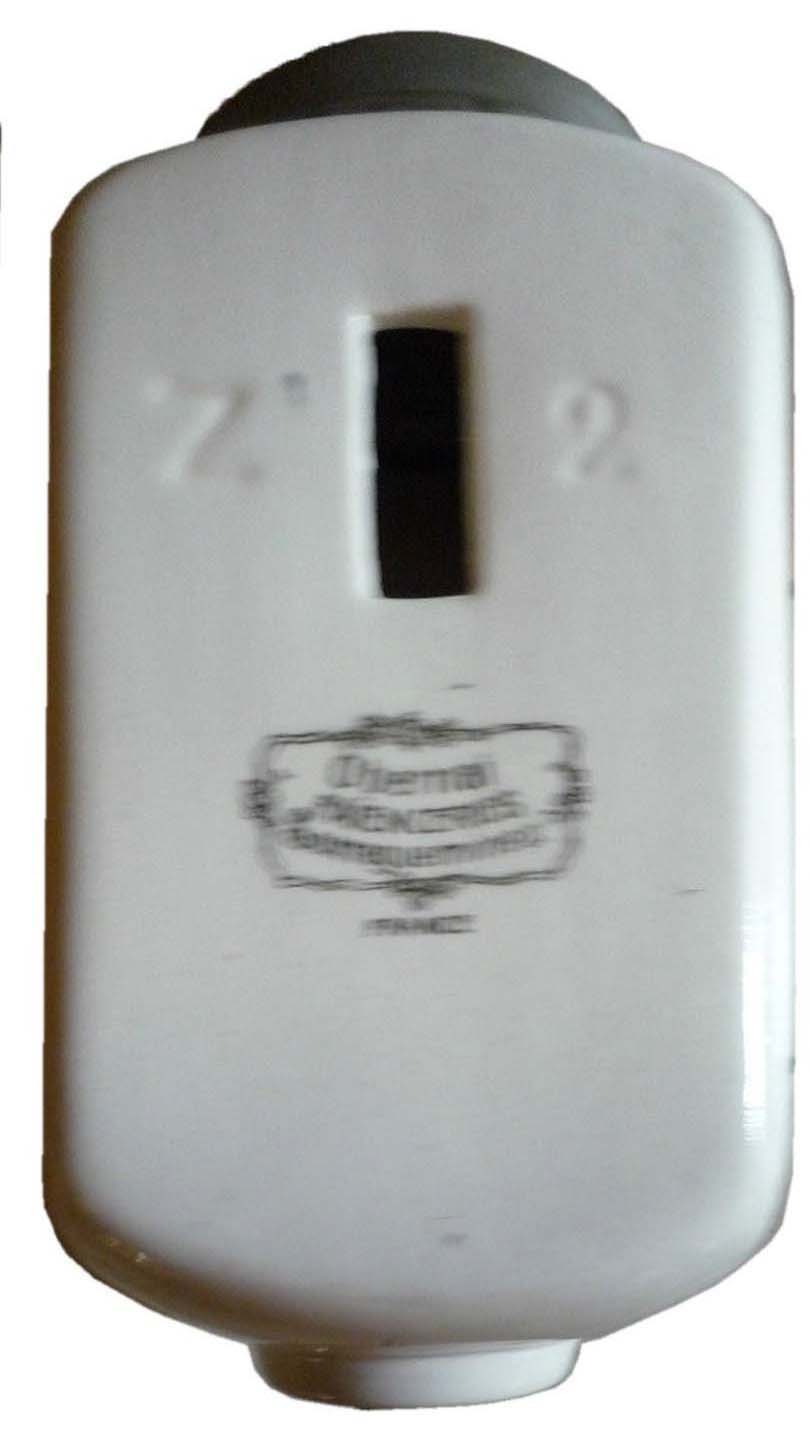

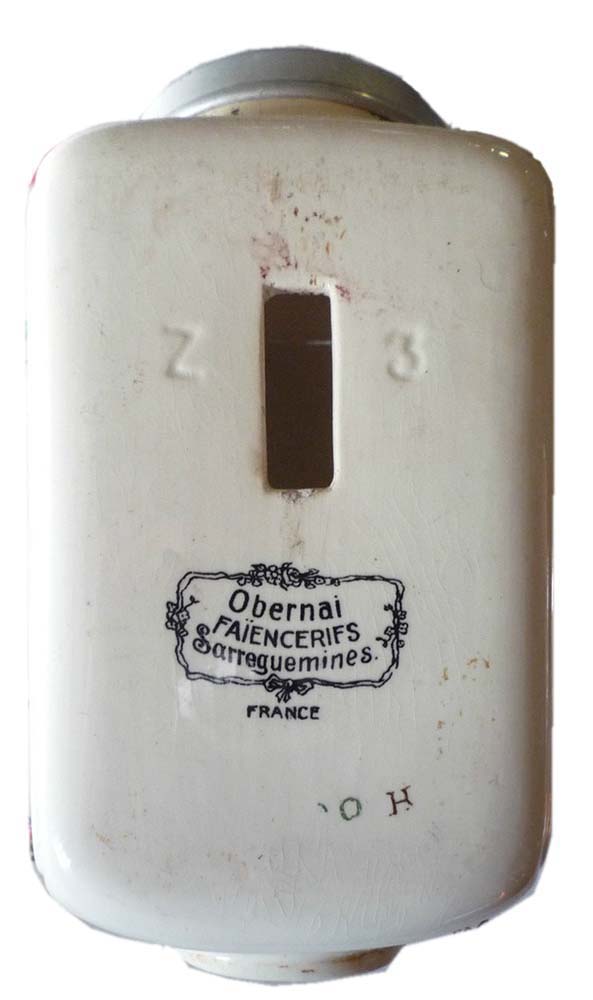

les faïenciers

--o-O-o--

les viseurs

--o-O-o--

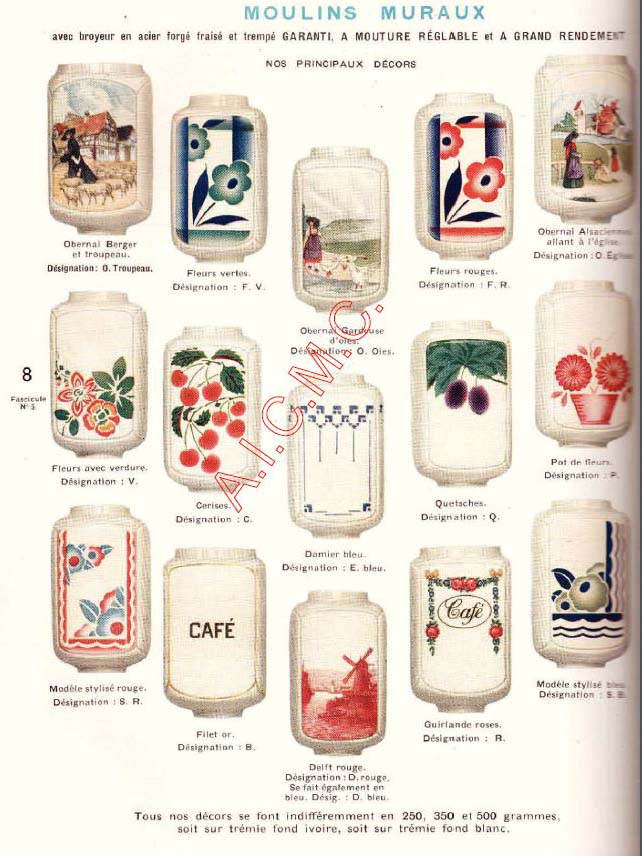

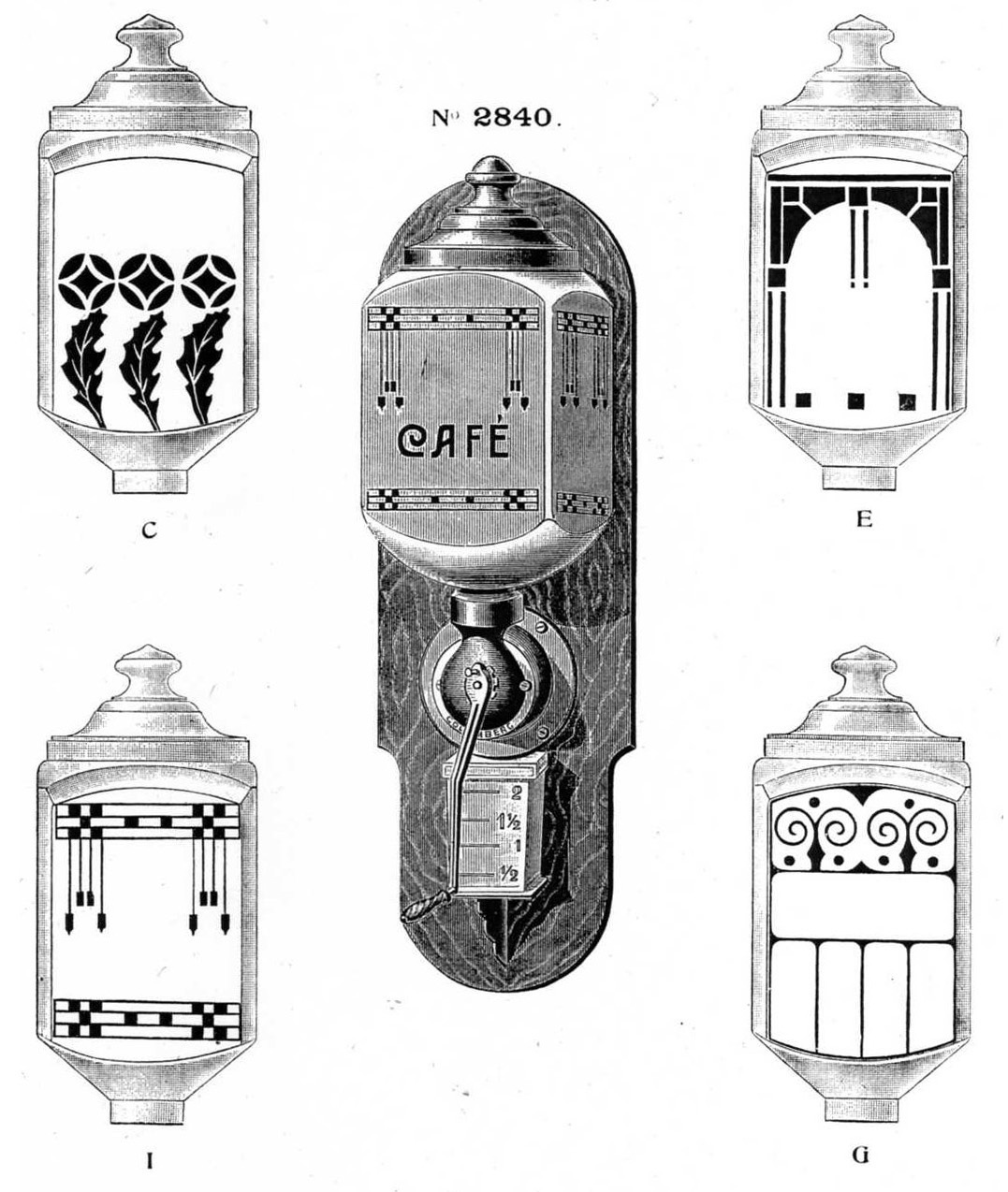

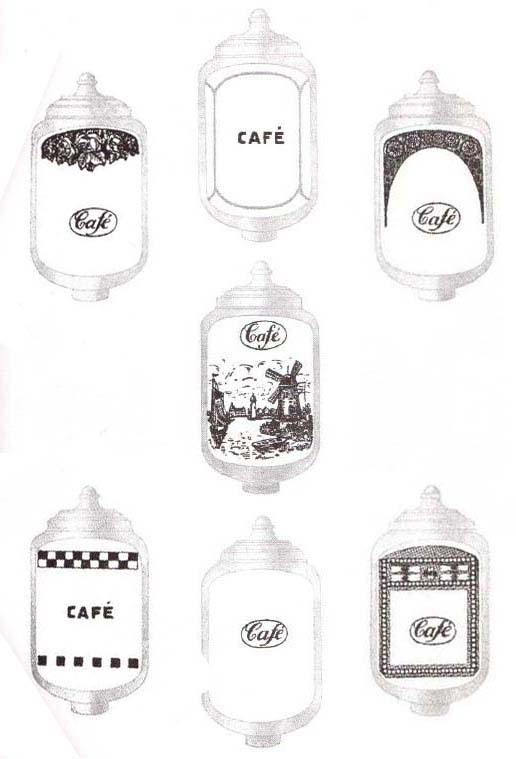

liste des décors présentés dans les catalogues que nous avons pu consulter.

année	1927		1934			1950
référence	2840	2840	2844	2843	2840	2843
contenance	350 g	500 g	250 g	350 g	500 g	350 g
loux : berger et troupeau			x	x	x

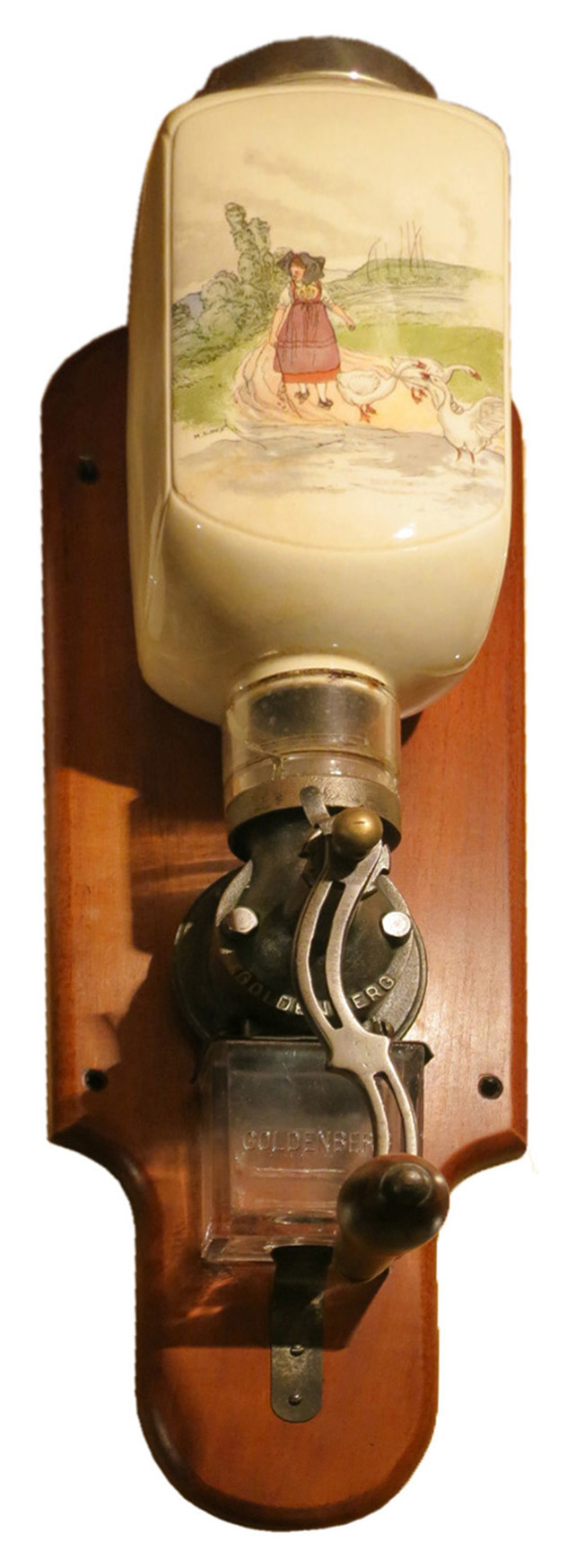

loux : gardeuse d'oie			x	x	x
loux : alsacienne aux lilas			x	x	x	x
loux : chevaux à l'abreuvoir			x	x	x	x
loux : alsacienne allant à l'église			x	x	x
fleurs vertes			x	x	x
fleurs rouges			x	x	x
fleurs avec verdure			x	x	x
cerises			x	x	x
damier bleu à filets verticaux			x	x	x
damier rouge à filets verticaux			x	x	x
pot de fleurs			x	x	x

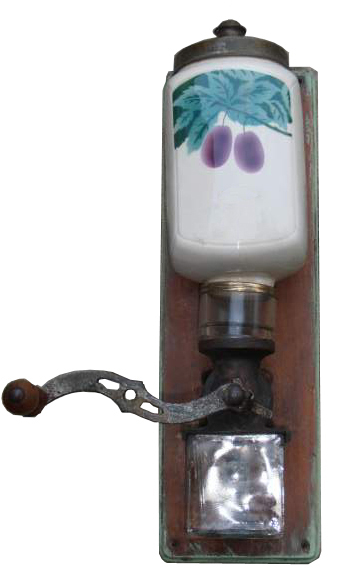

quetsches			x	x	x
motif stylisé rouge			x	x	x
motif stylisé bleu			x	x	x
filet or (avec inscription café)	x	x	x	x	x
guirlande roses (avec inscription café dans un ovale)			x	x	x
Delft rouge			x	x	x
Delft bleu			x	x	x
nid de cigognes			x	x	x	x
Delft bleu(avec café inscrit)	x	x
damier bleu (avec café inscrit en lettres baton)	x	x
damier rouge (avec café inscrit en lettres baton)	x	x
fronton : café inscrit dans un ovale	x	x
arche de fleurs stylisées, café inscrit dans un ovale	x	x
cadre géométrique café inscrit dans un ovale	x	x
café inscrit dans un ovale	x	x
filet or sans inscription café						x

--o-O-o--

Certains de ces décors ont été également utilisés sur de nombreux articles de table, notamment les célèbres décors conçus par Henri Loux. Nous avons également rencontré le modèle stylisé bleu référencé S.B. sur une série de pots à épices.

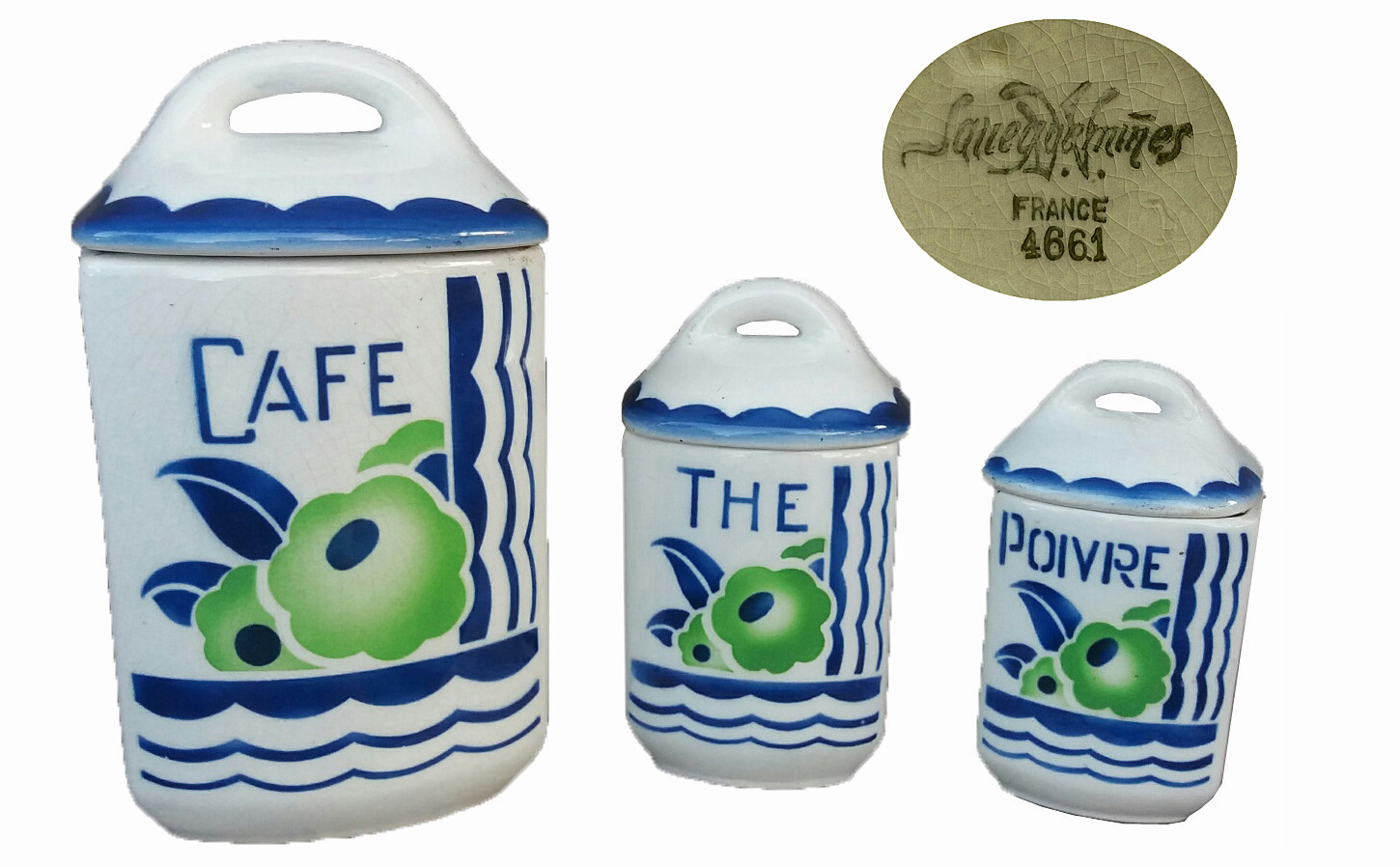

les pots à épices

--o-O-o--

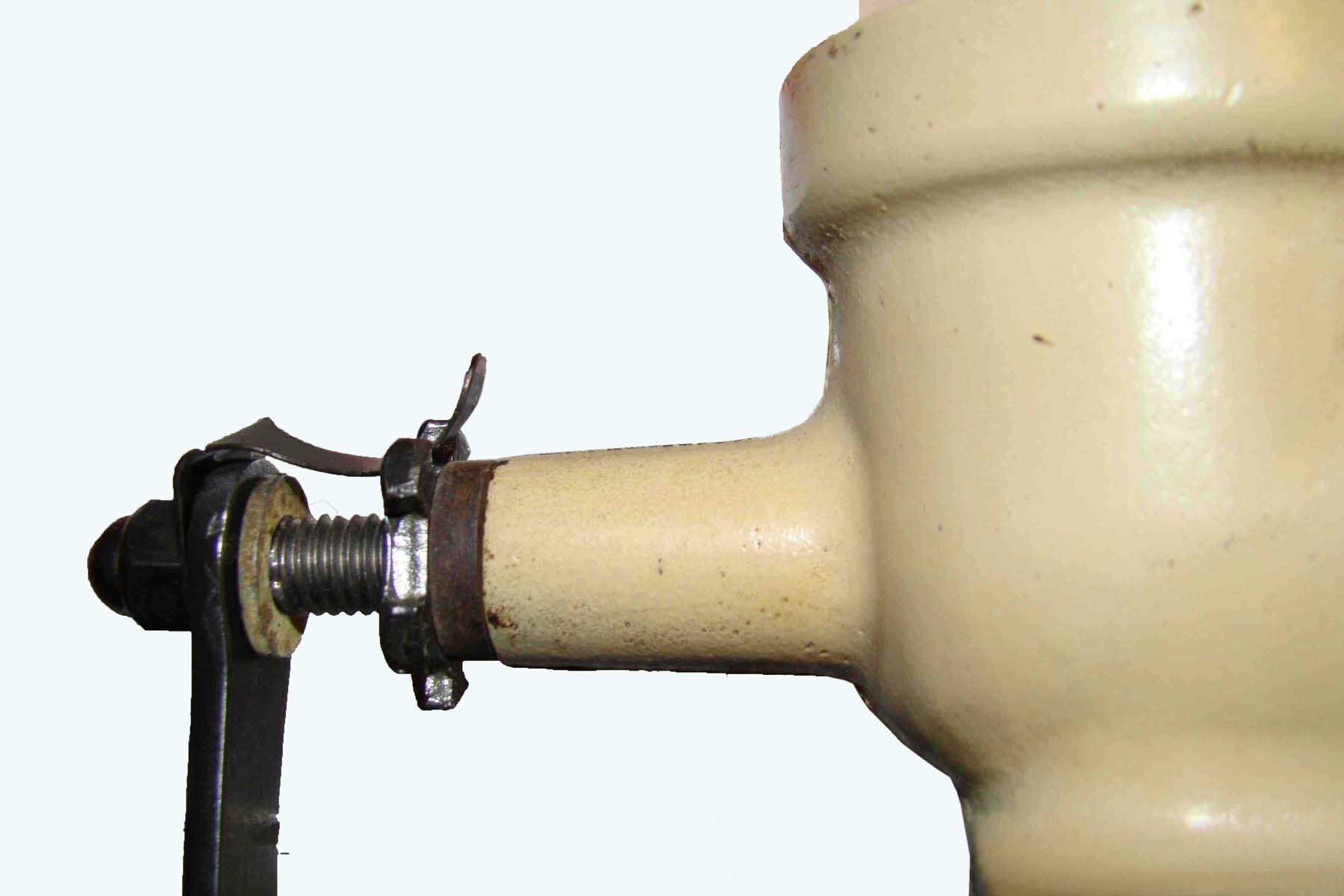

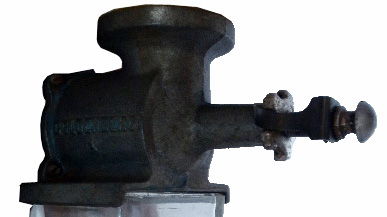

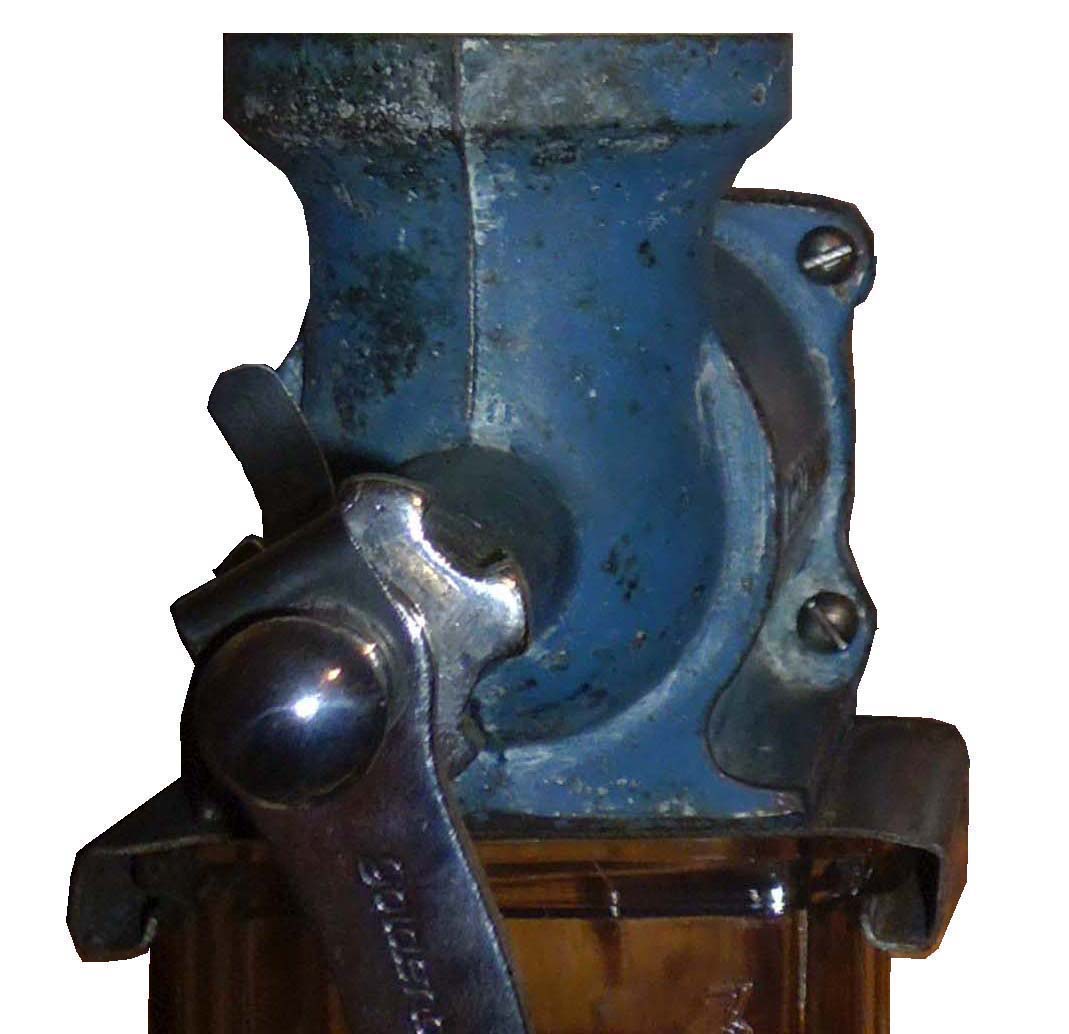

Les mécanismes

Les mécanismes ont évolué au cours du temps, dans le sens de la simplication, pour en diminuer le coût de fabrication. Nous avons recensé :

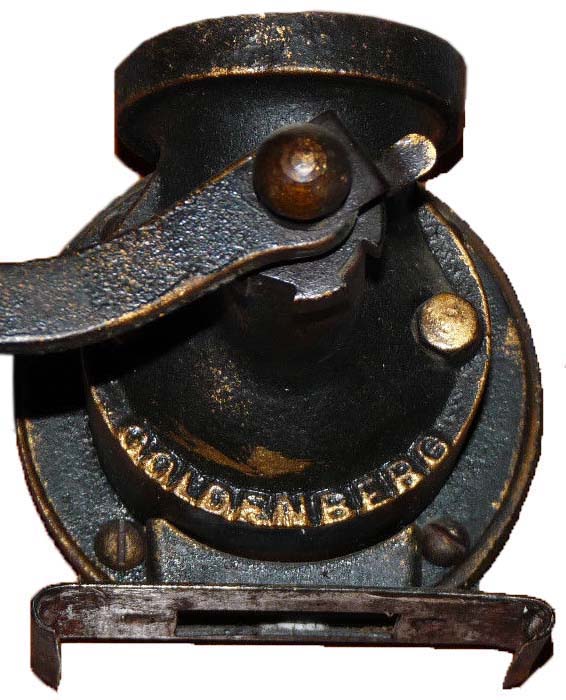

• M01 : réglage de la mouture par vis et écrou cranté, carter en fonte en 2 parties avec l'inscription en arc de cercle goldenberg en façade et fixé sur la planche par 4 vis à tête ronde, tôle en fer pour maintenir le godet, manivelle emboitée sur l'axe qui se termine en carré, et supportant en son extrémité la vis de réglage,

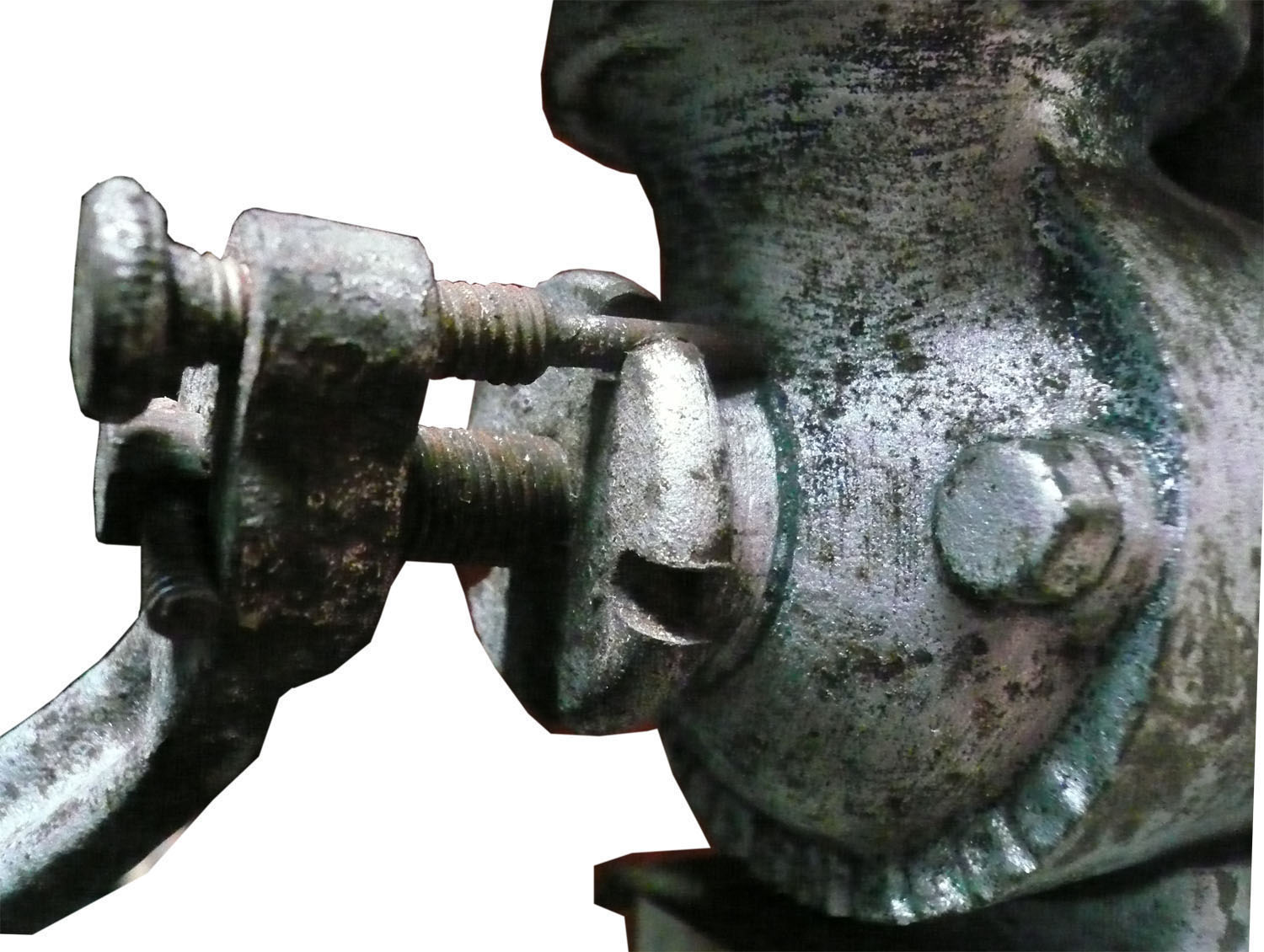

• réglage de la mouture par ressort et écrou cranté,
• M02 : carter en 2 parties sans filet doré, fixé sur la planche par 4 vis à tête ronde,
• M03 : carter en 2 parties avec filet doré, fixé sur la planche par 4 vis à tête ronde,

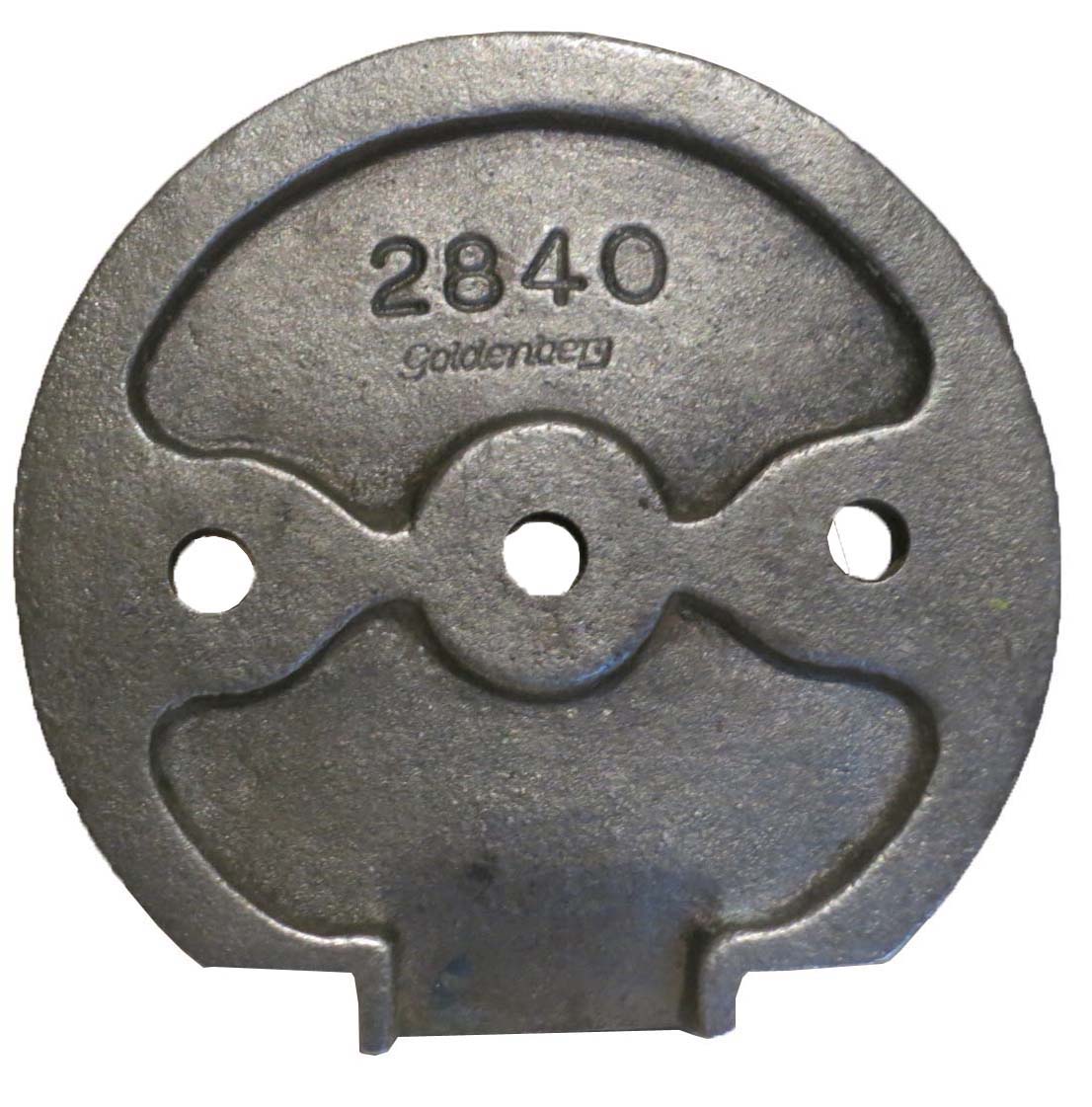

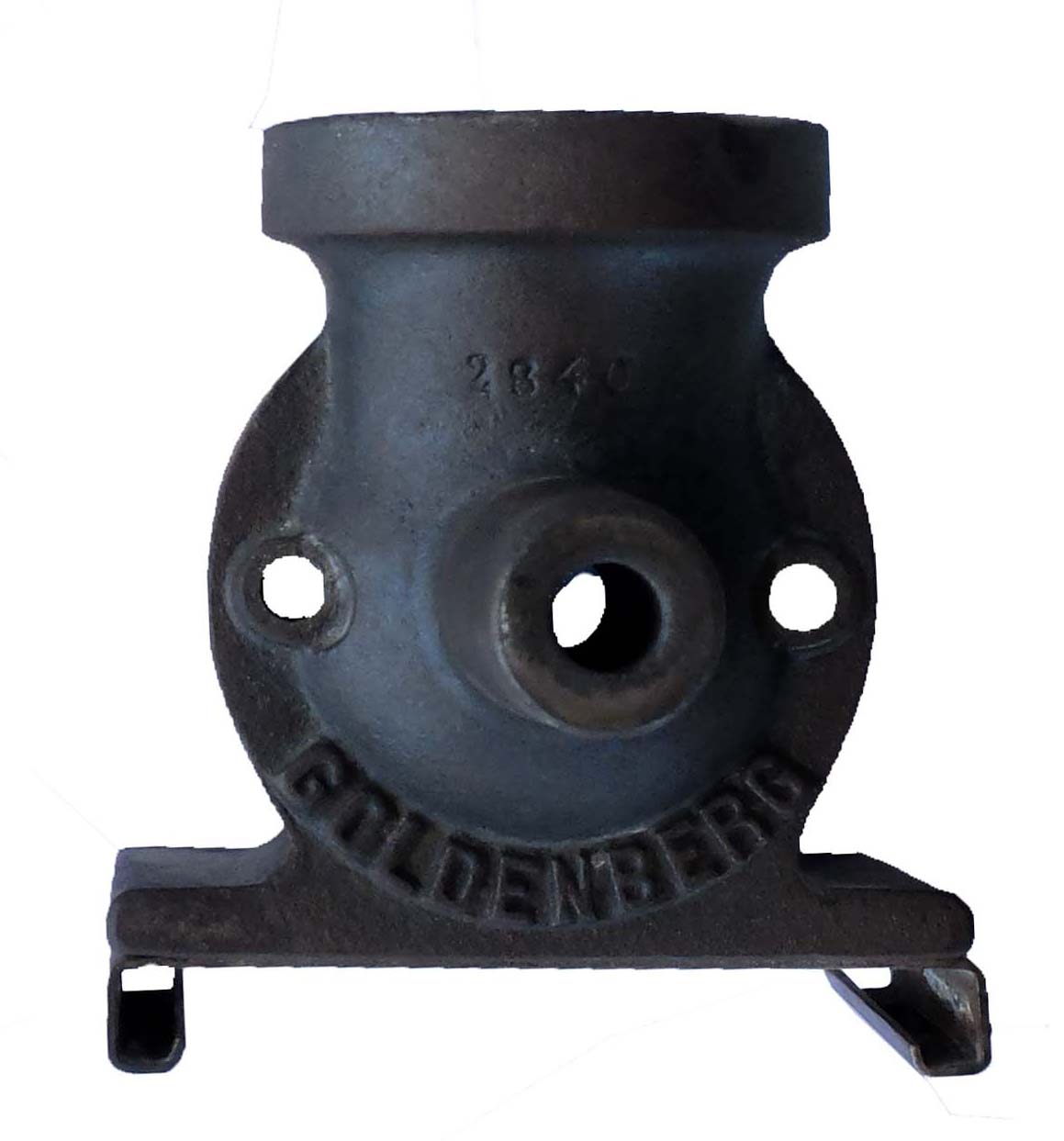

• M04 : carter en 2 parties avec filet doré, fixé sur la planche par 2 vis, avec l'inscription 2840 en façade, (avec une variante où le fond qui se place contre la planche comporte les inscriptions 2840 et goldenberg en italique),

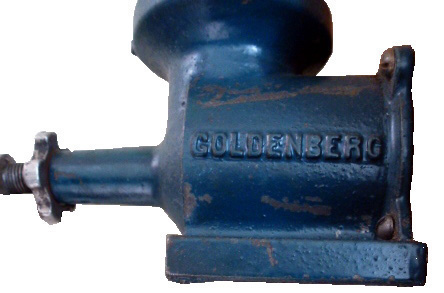

• M05 : carter monobloc, fixé par 4 vis à tête ronde, sans filet doré, inscription Goldenberg sur les côtés, hauteur : 65 mm pour les 250 et 300gr,
• M06 : carter monobloc, fixé par 4 vis à tête ronde, avec filet doré, inscription Goldenberg sur les côtés,
• M06b : carter monobloc, fixé par 4 vis à tête ronde, sans filet doré, inscription Goldenberg soulignée d'une étoile sur les côtés,
• M07 : carter monobloc, fixé par 4 vis à tête ronde, sans filet doré, inscription Goldenberg sur les côtés, plaque à glissières équipées d'un ressort, hauteur : 77 mm pour les 500gr,
• M08 : carter monobloc, fixé par 2 vis à tête ronde, sans inscription Goldenberg sur les côtés,
• M09 : semblable au mécanisme peugeot,
• M10 : semblable au mécanisme peugeot en aluminium à 3 trous en façade.

les mécanismes

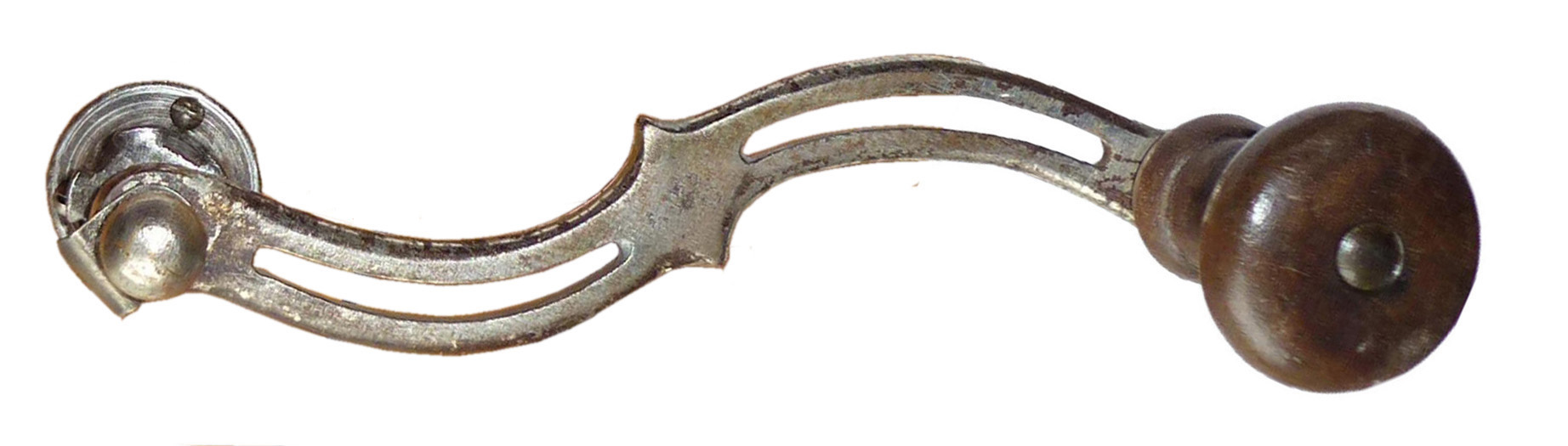

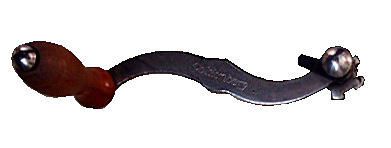

Les manivelles

• manivelle droite coudée rainurée,
• manivelle en S très ajourée à redents en son milieu, se rencontre sur les muraux mais aussi sur les boites aux lettres, les caisses bois,
• manivelle en S plate à redents en son milieu, avec ous sans l'inscription goldenberg,
• manivelle en S ajourée à redents en son milieu.

les manivelles

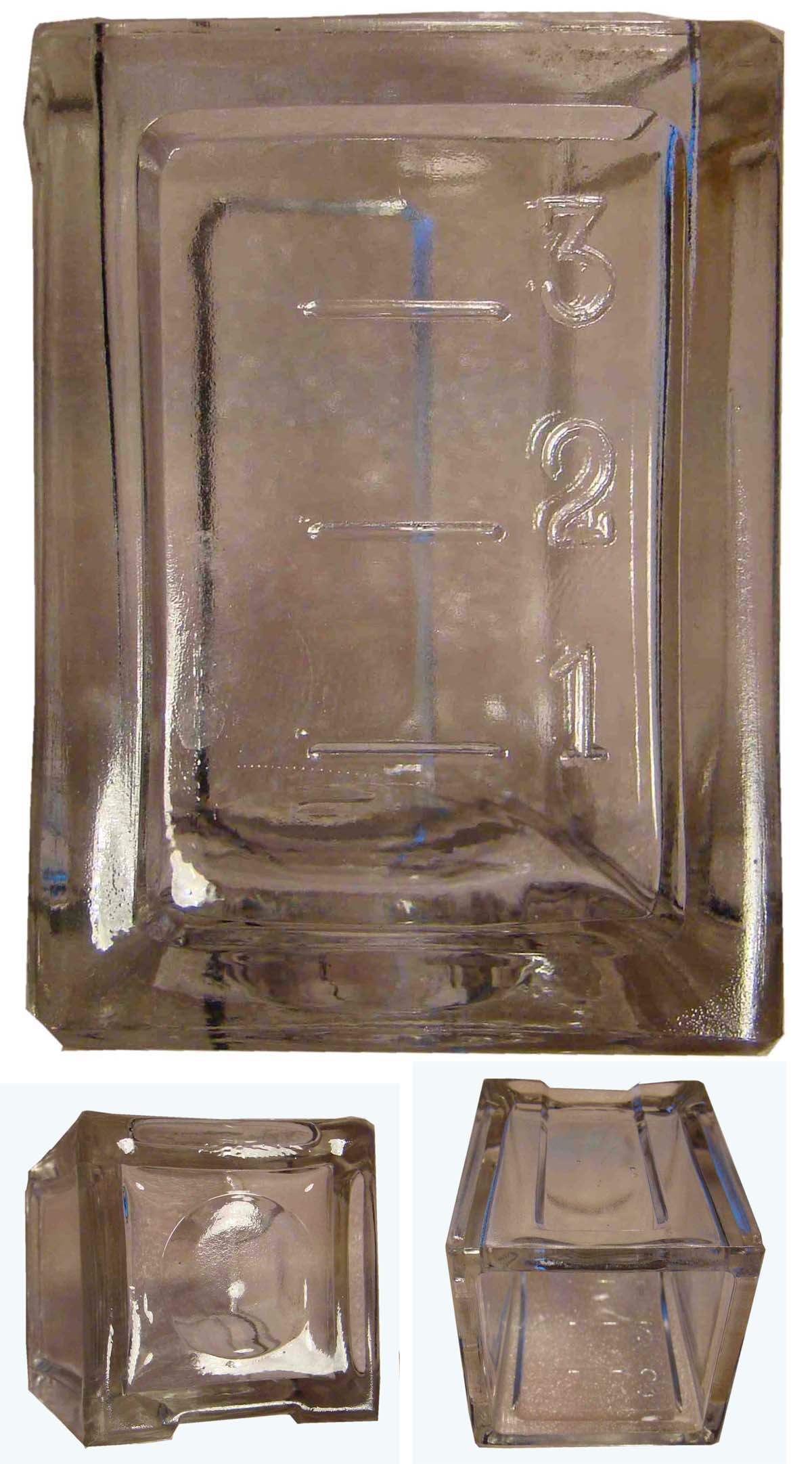

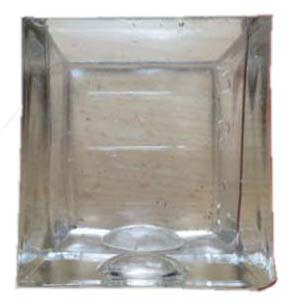

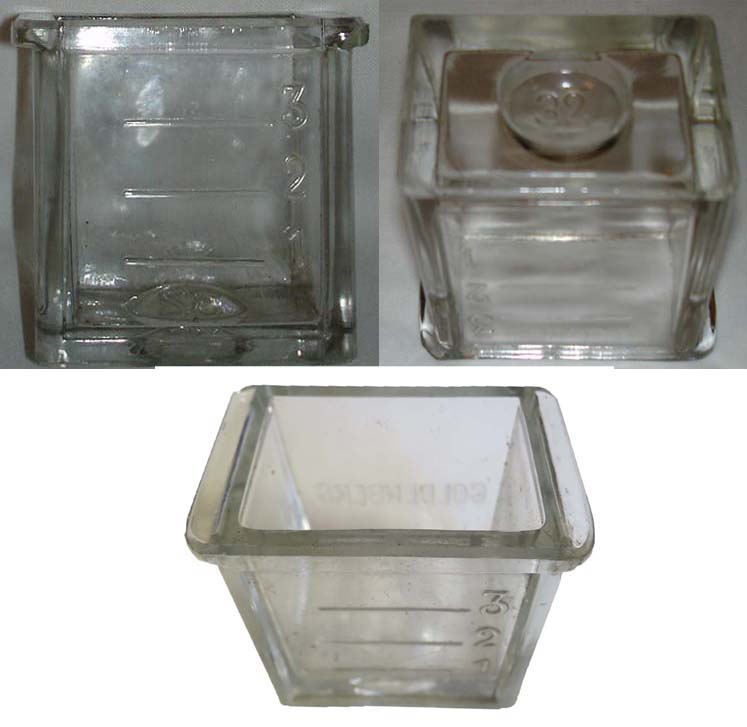

Les godets :

• rectangulaire sans oreilles, avec ou sans l'inscription goldenberg, gradué 1 2 3 ou non, largeur hors tout 67 mm
• rectangulaire avec oreilles, avec ou sans l'inscription goldenberg, gradué 1 2 3, largeur hors tout 78 mm

les godets

Les planches existent peintes en blanc ou vernies :

• Les planches en forme de raquette, sans support métallique pour retenir le godet,
• hauteur 395 mm, largeur 130 mm pour trémie 350 g,
• Les planches en forme de raquette, avec support métallique façon ressort pour retenir le godet,
• Les planches à chapeau de gendarme haut,
• Les planches rectangulaires disponibles en 3 tailles 250g, 350g, 500g à partir de 1934.

les planches

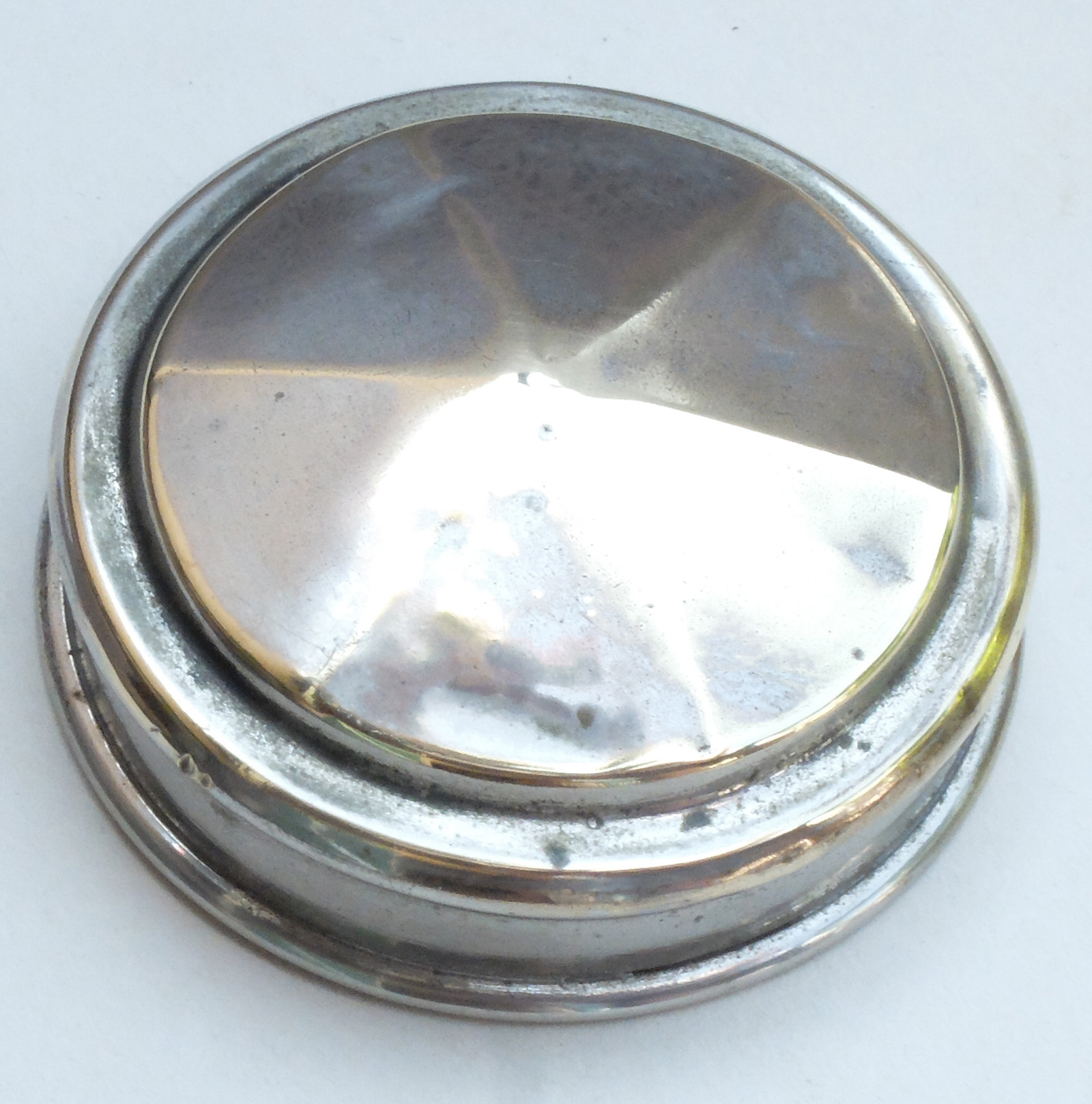

Les couvercles :

les couvercles

Les combinaisons (cf catalogue 1934) :

• 2844 : trémie 250 g, petit couvercle, manivelle pleine, godet sans oreille,
• 2843 : trémie 350 g, grand couvercle, manivelle ajourée, godet sans oreille,
• 2840 : trémie 500 g, grand couvercle, manivelle ajourée, godet avec oreille.
